Le béton se rétracte pendant le durcissement et pendant la période de séchage. Il en résulte une déformation de retrait, décrite par la déformation totale de retrait εcs. La déformation totale de retrait se compose du retrait endogène εca (retrait de base) et du retrait de dessiccation εcd.
Dans RF-BETON Surfaces pour RFEM 5, il est désormais possible de prendre en compte le retrait du béton directement dans le module.

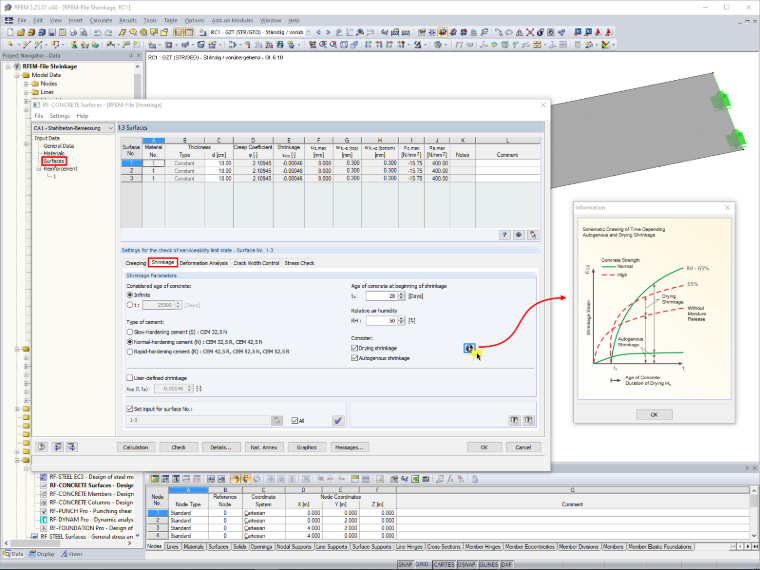

Pour cela, le retrait doit être activé dans les paramètres pour la vérification à l’état limite de service. Pour la méthode analytique de la vérification à l’ELS, le module additionnel RF-CONCRETE Deflect est requis. Pour le calcul non-linéaire, le module additionnel RF-BETON NL est requis. Si le retrait est activé dans les paramètres pour la vérification à l’ELS (dans la fenêtre « 1.1 Données de base »), la boîte de dialogue « Retrait » est disponible dans la fenêtre « 1.3 Surfaces » (voir l’image).
Dans cette fenêtre, les paramètres requis pour la détermination de la déformation de retrait peuvent être saisis et les réglages suivants peuvent être effectués :
- Réglage de l’âge du béton considéré
- Choix du type de ciment
- Âge du béton au début du retrait
- Humidité relative de l’air
- Prise en compte alternative du retrait de dessiccation et/ou du retrait endogène
De plus, il est également possible de spécifier ici une valeur totale de retrait εcs déterminée autrement comme retrait personnalisé et de sélectionner les surfaces auxquelles il doit être appliqué.
Comme alternative à la saisie dans RF-CONCRETE Surfaces, la valeur du retrait peut également être saisie dans un cas de charge distinct en tant que charge surfacique (type de charge « Déformation longitudindale »), comme cela était déjà possible dans RFEM 4.
