El hormigón se retrae durante el endurecimiento y el período de secado. De esto resulta una deformación por retracción, que se describe mediante la deformación total por retracción εcs. La deformación total por retracción se compone de la retracción autógena εca (deformación básica por retracción) y la retracción por secado εcd.
En RF-BETON Flächen para RFEM 5, ahora es posible considerar la retracción del hormigón directamente en el módulo.

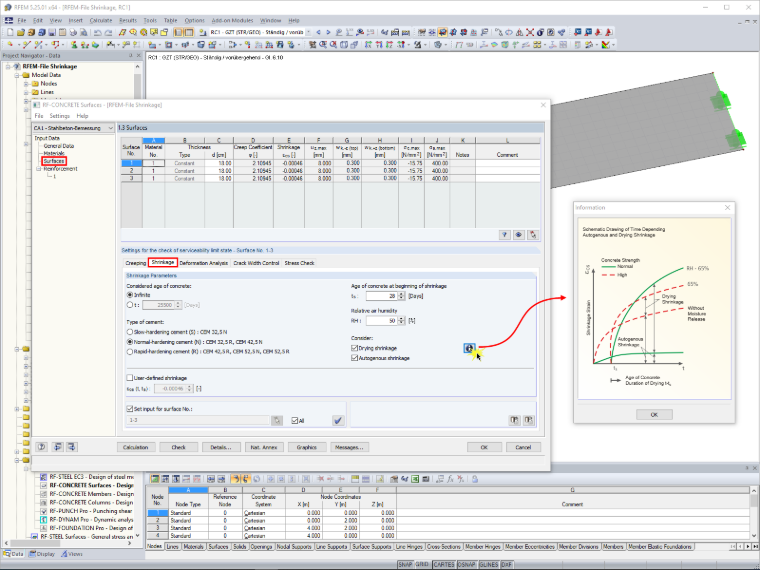

Para ello, se debe activar la retracción en la configuración del cálculo del estado límite de servicio. Para el método analítico del cálculo en estado límite de servicio se requiere el módulo RF-BETON Deflect; para el cálculo no lineal, el módulo adicional RF-BETON NL. Si en la configuración del cálculo del estado límite de servicio (en la pestaña "1.1 Datos generales") se activa la retracción, en la pestaña "1.3 Superficies" estará disponible el cuadro de diálogo "Retracción" (ver imagen).
En esta pestaña se pueden introducir los parámetros necesarios para la determinación de la deformación por retracción y realizar los siguientes ajustes:
- Configuración de la edad del hormigón considerada
- Selección del tipo de cemento
- Edad del hormigón al inicio de la retracción
- Humedad relativa del aire
- Consideración alternativa de retracción por secado y/o retracción autógena
Además, aquí se puede especificar una medida de retracción total εcs determinada de otra manera como retracción definida por el usuario y seleccionar las superficies a las que se debe aplicar.
Alternativamente a la entrada en RF-BETON Flächen, la medida de retracción también se puede introducir en un caso de carga independiente como carga superficial (tipo de carga "Cambio de longitud"), como ya era posible en RFEM 4.
