Beton ulega skurczowi podczas twardnienia i w okresie wysychania. Powoduje to odkształcenie skurczowe, które jest opisywane przez całkowite odkształcenie skurczowe εcs. Całkowite odkształcenie skurczowe składa się ze skurczu autogenicznego εca (odkształcenie skurczu podstawowego) i skurczu na skutek wysychania εcd.
W module RF-BETON Flächen dla RFEM 5 możliwe jest teraz bezpośrednie uwzględnienie skurczu betonu w module.

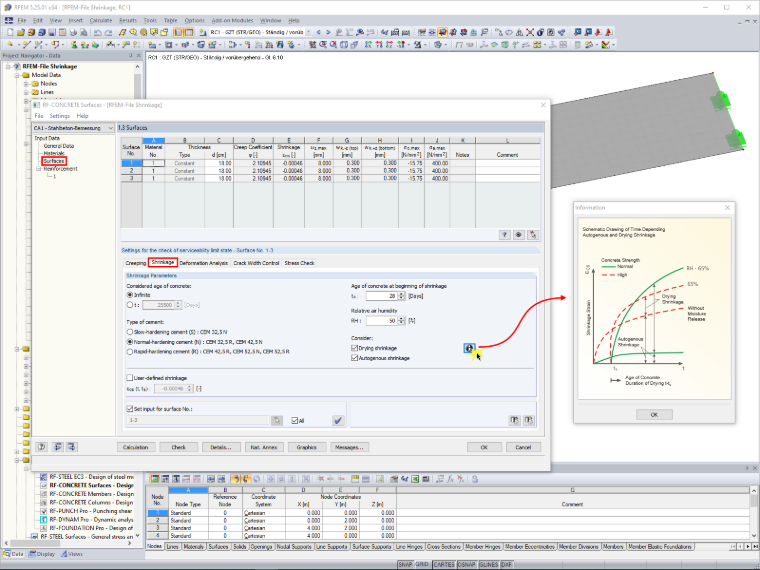

W tym celu należy aktywować skurcz w ustawieniach sprawdzenia stanu granicznego użytkowalności. W przypadku analitycznej metody sprawdzenia stanu granicznego użytkowalności wymagany jest moduł RF-BETON Deflect, a w przypadku obliczeń nieliniowych moduł dodatkowy RF-BETON NL. Jeżeli skurcz jest aktywowany w ustawieniach sprawdzenia stanu granicznego użytkowalności (w oknie "1.1 Dane podstawowe"), w oknie "1.3 Powierzchnie" dostępne jest okno dialogowe "Skurcz" (patrz Rysunek).
W tym oknie można wprowadzić niezbędne parametry do określenia odkształcenia skurczowego oraz dokonać następujących ustawień:
- Ustawienie rozpatrywanego wieku betonu
- Wybór typu cementu
- Wiek betonu na początku skurczu
- Wilgotność względna powietrza
- Alternatywne podejście do skurczu na skutek wysychania i/lub skurczu autogenicznego
Ponadto można tu również podać wyznaczoną w inny sposób całkowitą wartość skurczu εcs jako skurcz zdefiniowany przez użytkownika oraz wybrać powierzchnie, na które ma on być nałożony.
Alternatywnie do wprowadzania w RF-BETON Flächen wartość skurczu można wprowadzić również w oddzielnym przypadku obciążenia jako obciążenie powierzchniowe (typ obciążenia "Zmiana długości"), jak było to już możliwe w RFEM 4.
