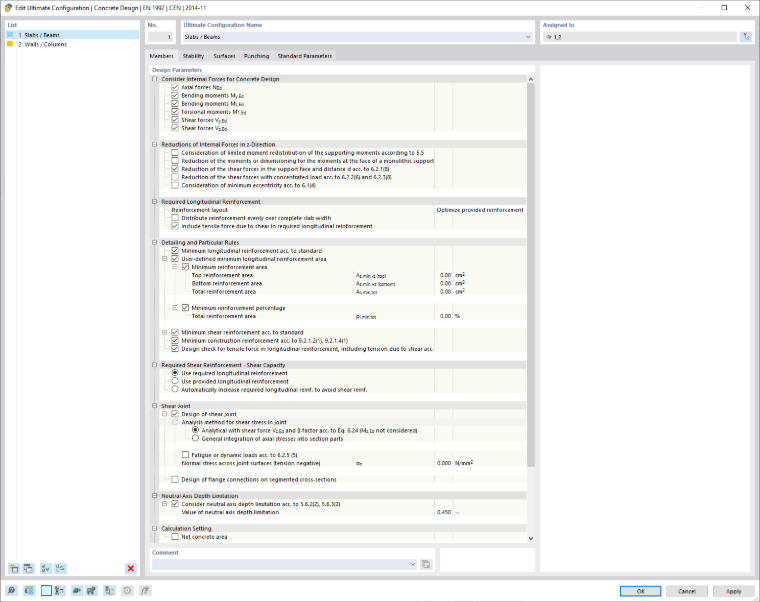

Nel registro Aste della finestra di dialogo 'Configurazione SLU' si effettuano le impostazioni fondamentali per le verifiche allo SLU delle aste e dei set di aste.
I 'Parametri di verifica' sono suddivisi in più categorie.
Considerare le forze interne per la verifica calcestruzzo
In questa categoria è possibile controllare le forze interne delle aste N, My, Mz, Vy, Vz e MT per la verifica e stabilire quali forze interne siano da considerare nelle verifiche. Per impostazione predefinita, tutte le forze e i momenti sono considerati se superano una determinata 'Tolleranza'. Questo valore può essere definito singolarmente per ciascun tipo di forza interna.
In questo modo è ad esempio possibile trascurare, per la verifica di una nervatura, il momento torcente derivante da condizioni di compatibilità. A tal fine, definire una nuova Configurazione SLU, disattivare i momenti torcenti MT,Ed e utilizzare questa configurazione per la nervatura.
Riduzione delle forze interne in direzione z
In questa categoria è possibile effettuare impostazioni per la 'ridistribuzione dei momenti', la 'smussatura dei momenti' rispettivamente i 'momenti sulla faccia dell'appoggio' e la 'riduzione degli sforzi di taglio'.
Per le singole opzioni sono indicati i corrispondenti paragrafi della norma. Le caselle di controllo stabiliscono se il momento di progetto My deve essere modificato o se lo sforzo di taglio Vz deve essere ridotto nella verifica.
Nel capitolo Vincoli di progetto e inflessione è descritto come procedere nella definizione degli appoggi per la verifica calcestruzzo e come effettuare le impostazioni per un vincolo monolitico o il rapporto δ per la ridistribuzione dei momenti in un appoggio interno.
La seguente immagine mostra i tassi di lavoro per la verifica dello sforzo di taglio UL0200.02 con riduzione dello sforzo di taglio Vz (andamento superiore) e senza riduzione dello sforzo di taglio Vz (andamento inferiore).
Ulteriori informazioni sulla riduzione dello sforzo di taglio nella verifica delle aste si trovano nei seguenti articoli tecnici della nostra Knowledge Base:
- Riduzione dello sforzo di taglio Vz (per RFEM 5, il concetto vale anche per RFEM 6)
- Definizione di vincoli di progetto
Armatura longitudinale richiesta
Disposizione dell'armatura

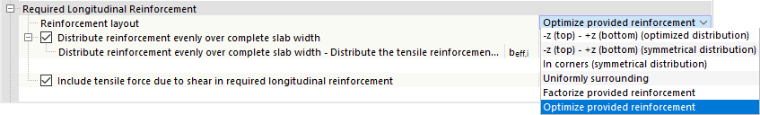

Con la disposizione dell'armatura è possibile influenzare la determinazione dell'armatura longitudinale richiesta. Nell'elenco sono disponibili diverse possibilità tra cui scegliere (vedi immagine Disposizione dell'armatura).
La 'Disposizione dell'armatura' influisce sull'andamento dell'armatura longitudinale richiesta, che viene sempre restituito dopo la verifica – indipendentemente dal fatto che le singole verifiche siano soddisfatte o meno. Se dopo la verifica un'asta con l'armatura longitudinale definita risulta non sufficientemente dimensionata, è possibile confrontare questo andamento dell'armatura richiesta con l'andamento dell'armatura disposta e da ciò determinare lArmatura non coperta'. Questa è disponibile come risultato.
Distribuire uniformemente l'armatura su tutta la larghezza della piastra
Con questa opzione è possibile stabilire se, per la determinazione dell'armatura longitudinale richiesta, debba essere considerata l'intera larghezza della piastra dell'asta di tipo nervatura (tutta la larghezza dell'ala) o solo la larghezza della sezione rettangolare.
Includere le forze di trazione dovute al taglio nell'armatura longitudinale richiesta
La casella di controllo stabilisce se nella determinazione dell'armatura longitudinale richiesta debba essere inclusa o meno la componente di trazione proveniente dallo sforzo di taglio (interruzione di armature longitudinali tese).
Regole costruttive

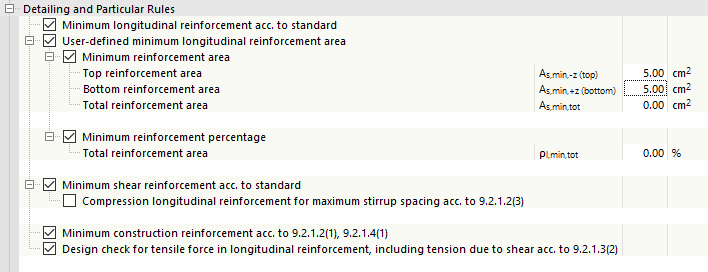

Facoltativamente, nella verifica delle aste vengono controllati anche i requisiti costruttivi riguardanti lArmatura longitudinale minima', il 'Rapporto di armatura minimo' o lArmatura minima a taglio'. Se una di queste verifiche non è soddisfatta con l'armatura predefinita, è possibile escludere la verifica qui oppure adattare l'armatura.
Armatura a taglio richiesta - Resistenza a taglio
Per la determinazione dell'armatura a taglio richiesta sono disponibili tre opzioni.
Nell'impostazione predefinita, per la determinazione della resistenza a taglio VRd,c è considerata l'armatura longitudinale staticamente richiesta. Poiché con questa opzione la percentuale di armatura longitudinale ρl differisce da posizione x a posizione x dell'asta, anche la resistenza a taglio non è costante lungo l'asta, ma dipende dall'armatura longitudinale richiesta.
In alternativa, è possibile considerare l'armatura longitudinale disposta per determinare la resistenza a taglio VRd,c. Se lungo l'asta è stata definita un'armatura longitudinale costante, anche la percentuale di armatura longitudinale ρl considerata è costante.
Con la terza opzione è possibile far aumentare l'armatura longitudinale richiesta per evitare l'armatura a taglio. In questo modo l'armatura longitudinale richiesta è influenzata non solo dalla verifica a flessione, ma anche dalla verifica a taglio: il programma aumenta l'armatura longitudinale richiesta finché VEd = VRd,c.
Taglio e torsione
Nella categoria Taglio e torsione | Impostazioni di calcolo si stabilisce quale area della sezione sia considerata nelle verifiche a taglio e torsione e come sia determinata la resistenza a torsione prima della formazione delle fessure.
Considerare l'ala nelle sezioni a T e a I parametriche per il calcolo a taglio e torsione
Con questa casella di controllo si stabilisce se, per le sezioni a T e a I parametriche, l'ala viene considerata nel calcolo a taglio e torsione.
- Attivata: L'ala è considerata in aggiunta all'anima.
- Disattivata: Viene considerata solo l'anima.
L'opzione vale per le seguenti sezioni parametriche:
| Tipo di sezione | Sezioni parametriche |
|---|---|
| Sezioni a T | TU_M1, T_M1, TC_M1, TTF_M1, TTW_M1, TTWC_M1 |
| Sezioni a I | ID_M1, I_M1, IC_M1, ITF_M1 |
Per le verifiche a taglio, il programma determina automaticamente i valori della sezione nella direzione dello sforzo di taglio applicato VEd. A tale scopo la sezione viene suddivisa in un'ala tesa e un'ala compressa (metodo a due cordoni, Two-Chord-Methode).
Dalla posizione delle due ali risultano i seguenti valori:
- Altezza utile di una sezione trasversale dVEd: distanza tra l'ala tesa e il punto più compresso della sezione a taglio nella direzione di VEd
- Braccio interno zVEd: distanza tra l'ala tesa e l'ala compressa nella direzione di VEd
- Larghezza dell'anima bw: la più piccola larghezza della sezione perpendicolare a VEd tra l'ala tesa e l'ala compressa
Quale area della sezione venga considerata dipende dal tipo di sezione:
- Sezioni rettangolari e circolari: intera sezione
- Sezioni a T e a I parametriche: anima o anima con ala, a seconda dell'opzione Considerare l'ala nelle sezioni a T e a I parametriche per il calcolo a taglio e torsione
- Sezioni di RSECTION: intera sezione
Determinazione geometrica
Nei seguenti casi il programma determina i valori della sezione geometricamente:
- La sezione è completamente compressa o completamente tesa, quindi è presente solo una risultante.
- L'angolo tra VEd e l'asse neutro è inferiore a 20°.
- La direzione di VEd non è univoca.
In questi casi il programma determina le ali esclusivamente dalla geometria dell'armatura, senza considerare lo stato di tensione e deformazione:
- Una linea perpendicolare a VEd passante per il centro di gravità della sezione a taglio divide la sezione in due parti.
- In ciascuna parte viene determinato il baricentro geometrico dell'armatura a partire dall'area e dalle coordinate delle aste. Questi baricentri formano le due ali.
- Da queste ali vengono determinati d, z, bw,t e bw,t,c.
Resistenza a torsione prima della formazione delle fessure
In questo elenco si seleziona con quale modulo di resistenza torsionale viene determinata la capacità portante a torsione della sezione non fessurata TRd,c. L'impostazione vale anche per la capacità portante massima a torsione TRd,max secondo EN 1992-1-1, 6.3.2.
- Tramite modulo di resistenza torsionale | Wt: Il modulo di resistenza torsionale Wt viene assunto direttamente dai valori della sezione.
- Tramite sezione in parete sottile | Ak: Il modulo di resistenza torsionale viene determinato dalla sezione sostitutiva in parete sottile con l'area nucleo Ak. Questa opzione è preimpostata.
- Resistenza minima tra Wt e Ak: Viene considerato il minore dei due valori.
Giunto di taglio
Trasferimento forze di taglio nei giunti
Selezionando la casella di controllo Verifica del giunto di taglio viene attivata la verifica dei giunti, presenti ad esempio nelle integrazioni in calcestruzzo per elementi prefabbricati. In questo modo diventano accessibili anche gli altri campi per l'inserimento dei parametri per la verifica secondo EN 1992-1-1, 6.2.5.

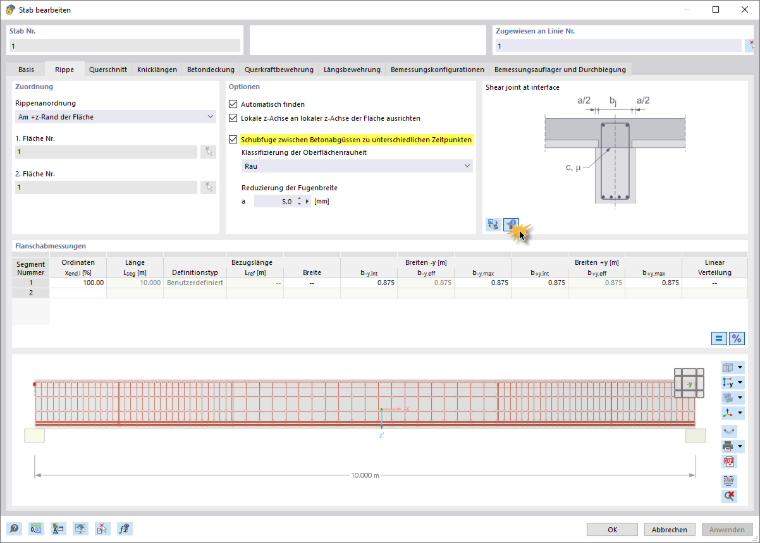

Questa verifica è attualmente disponibile esclusivamente per il tipo di asta "Nervatura". I parametri di ingresso necessari per la classificazione della rugosità superficiale e della larghezza del giunto possono essere inseriti a tale scopo nella finestra di dialogo dell'asta nella sezione "Nervatura".
Ulteriori informazioni sono disponibili nel capitolo Trasferimento di taglio nei giunti.
Trasferimento forze di taglio tra anima e ala della trave
Selezionando la casella di controllo Verifica del collegamento dell'ala.. diventa accessibile la verifica per il trasferimento delle forze di taglio tra anima e ala della trave secondo EN 1992-1-1, 6.2.4.
Le basi per questa verifica sono illustrabili nel capitolo Trasferimento forze di taglio tra anima e ala della trave.
Limitazione dell'altezza dell'asse neutro
Secondo EN 1992-1-1, a seconda del metodo di calcolo (teoria dell'elasticità o teoria della plasticità), deve essere effettuata la verifica della limitazione della zona compressa. Se questa verifica avviene per impostazione predefinita dipende dall'Appendice nazionale. Nella verifica secondo DIN EN 1992-1-1, ad esempio, la verifica è attivata.
Impostazione di calcolo
Di norma, nelle verifiche della sezione viene considerata la sezione in calcestruzzo lorda. Se tuttavia si desidera considerare, ad esempio a causa di elevate percentuali di armatura, una sezione netta (sezione lorda al netto dell'area armatura) nelle verifiche della sezione, selezionare la casella di controllo 'Area netta in calcestruzzo'.
