Diagramma dei risultati nella sezione

I diagrammi dei risultati nella sezione trasversale rappresentano lo stato di tensione nella sezione trasversale in calcestruzzo e nelle barre di armatura. Per richiamare questa rappresentazione, fare clic sul pulsante . Esso è disponibile nelle tabelle dei risultati della categoria 'Verifica calcestruzzo' per gli oggetti a barra, ma non per le superfici.

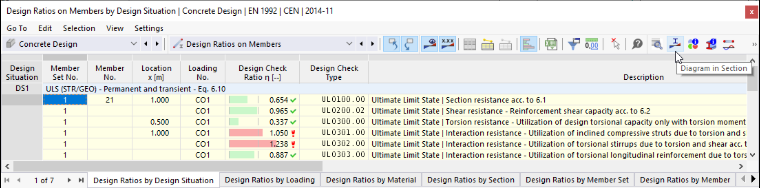

Pulsante "Diagrammi dei risultati nella sezione" nella barra degli strumenti Tabella

Appare la finestra 'Diagrammi dei risultati nella sezione trasversale'.

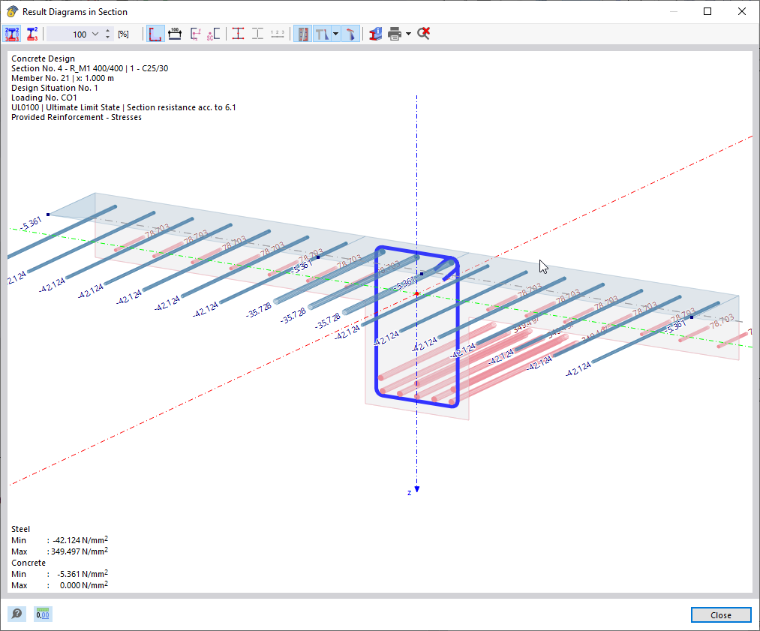

Diagrammi dei risultati in sezione trasversale con tensioni del calcestruzzo e armatura

Il grafico mostra lo stato di tensione del calcestruzzo e delle barre di armatura relativo al risultato della riga corrente della tabella.

È possibile controllare il grafico come di consueto con il mouse. La rappresentazione dei risultati può tuttavia essere adattata anche con i pulsanti nella barra degli strumenti. Essi sono assegnati alle seguenti funzioni:

Pulsante	Funzione
	Mostra i valori in tutti i punti di tensione e nelle barre di armatura
	Mostra solo i valori estremi delle tensioni positive e negative
	Permette la scalatura dei diagrammi di tensione tramite fattore in [%]
	Rappresenta il contorno della sezione trasversale
	Rappresenta la quotatura
	Rappresenta il sistema di assi
	Rappresenta il centro di taglio
	Rappresenta l'armatura a staffe
	Rappresenta il grafico in proiezione prospettica
	Apre la finestra 'Informazioni sulla sezione trasversale'
	Permette la stampa della rappresentazione corrente
	Rappresenta la vista generale dei diagrammi dei risultati nella sezione trasversale

Se si desidera rappresentare le deformazioni della sezione trasversale e dell'armatura, aprire inoltre la finestra di dialogo Dettaglio di verifica per la stessa riga della tabella (senza chiudere i diagrammi dei risultati). Selezionare lì nella categoria 'Armatura disposta' → 'Stato di deformazione' una delle righe per le deformazioni.

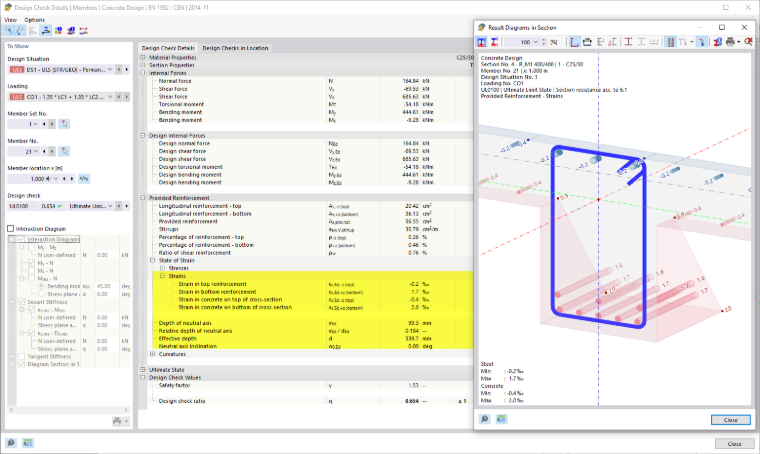

Visualizzazione delle deformazioni nella sezione trasversale

Valori della sezione trasversale per la verifica a taglio

Tramite il pulsante ‘’’Proprietà efficaci di verifica della sezione trasversale’’’ nella barra degli strumenti è possibile visualizzare valori aggiuntivi nel grafico. Questi valori sono utilizzati per la verifica a taglio e si riferiscono alla direzione della forza di taglio V_Ed.

Diagrammi dei risultati nella sezione - Proprietà efficaci di dimensionamento della sezione

• Altezza utile di una sezione trasversale nella direzione di VEd: Mostra l'altezza utile di una sezione trasversale statica d_VEd nella direzione della forza di taglio agenta. Essa è rappresentata come quotatura dal bordo compresso al baricentro dell'armatura tesa.

• Braccio interno nella direzione di VEd: Mostra il braccio interno z_VEd nella direzione della forza di taglio agenta. Esso corrisponde alla distanza tra la forza di trazione risultante e la forza di compressione risultante.

• Larghezza minima tra il bordo teso e quello compresso perpendicolare a VEd: Mostra la larghezza minima della sezione trasversale perpendicolare alla direzione della forza di taglio, separatamente per l'ala tesa (b_w,t,VEd) e l'ala compressa (b_w,c,VEd).

• Forza di trazione risultante: Mostra la posizione e l'entità della forza di trazione risultante F_t,Ed nella sezione trasversale.

• Forza di compressione risultante: Mostra la posizione e l'entità della forza di compressione risultante F_c,Ed nella sezione trasversale.

Stampa grafica

Con il pulsante a elenco è possibile stampare direttamente il grafico corrente, salvarlo come PDF o trasferirlo nella relazione di calcolo. I dettagli da visualizzare possono essere impostati anche nell'anteprima di stampa.

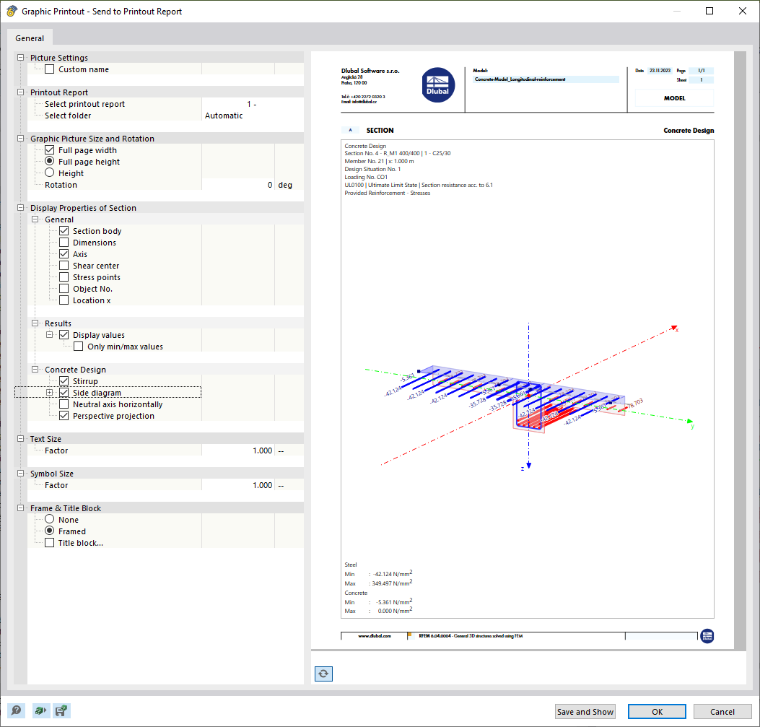

Stampa i diagrammi dei risultati in una relazione di calcolo
