Sezioni per il dimensionamento del calcestruzzo

Nella tabella Sezioni della categoria 'Verifica calcestruzzo' sono elencate tutte le sezioni definite per il modello.

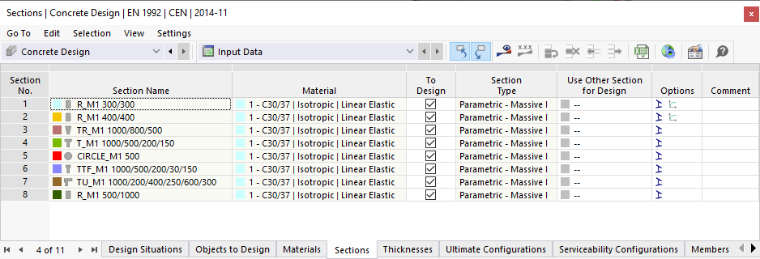

Tabella "Sezioni trasversali" per la verifica del calcestruzzo

Sezioni ammissibili

Il colore del testo delle sezioni fornisce informazioni sull'utilizzo e sull'ammissibilità della sezione per la verifica calcestruzzo:

• nero = la sezione è adatta per la verifica
• rosso = la sezione non è adatta per la verifica
• blu = la sezione non è utilizzata nel modello
• grigio = la sezione non è utilizzata per gli oggetti da verificare

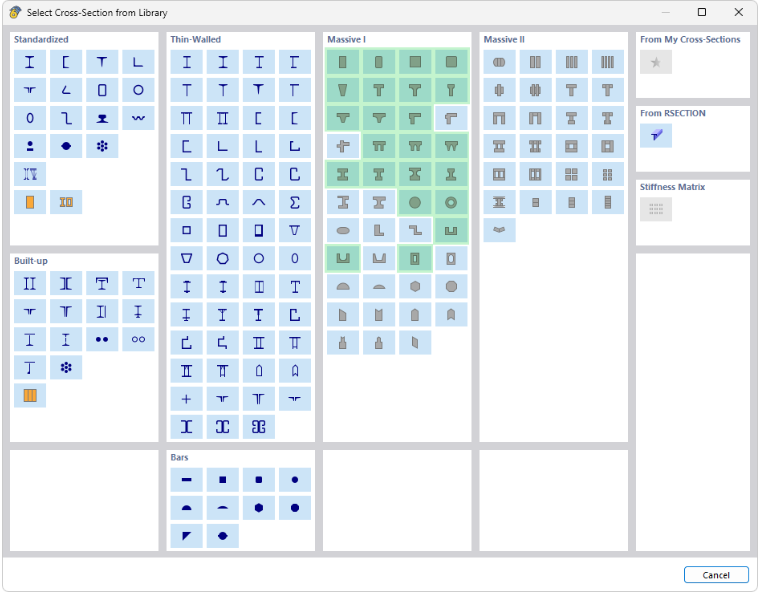

Sezioni trasversali per verifica calcestruzzo

Nello stato attuale di sviluppo del programma non tutti i tipi di sezione a parete spessa sono verificabili: per le verifiche delle aste deve essere creata un'armatura in forma di Posizioni adeguata alla geometria della sezione trasversale. Il layout dell'armatura per le sezioni meno comuni è ancora in fase di elaborazione. Esse vengono pertanto visualizzate in rosso nella tabella.

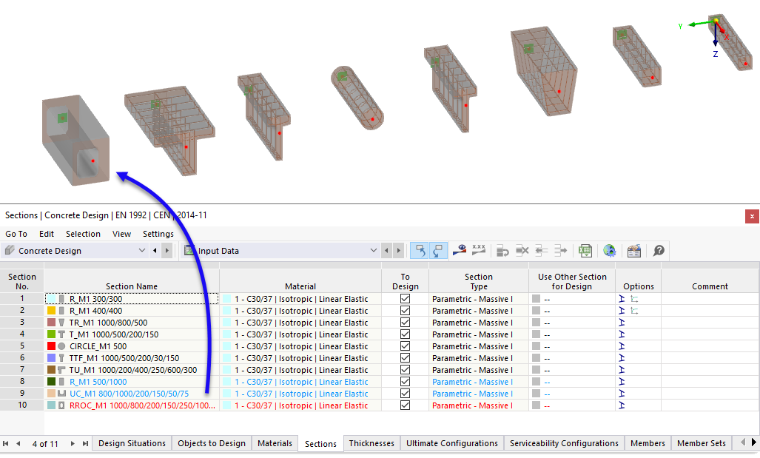

Tipo di sezione trasversale non valido senza proposta di armatura

Rimuovere la sezione dalla verifica

Per una sezione valida, disattivando la casella di controllo 'Da verificare' è possibile escludere dalla verifica tutti gli oggetti a cui è assegnata la sezione. Questi oggetti vengono quindi classificati nella tabella Oggetti da verificare come 'Non valido / disattivato' e non vengono analizzati nella verifica.

Sostituire la sezione per la verifica

Se si desidera utilizzare per la verifica una sezione diversa da quella del modello, è possibile indicare nella colonna 'Utilizza altra sezione per la verifica' la denominazione della sezione alternativa. Ciò non ha alcuna influenza sui risultati dell'analisi strutturale: per la verifica della sezione alternativa vengono utilizzate le forze interne delle aste calcolate.

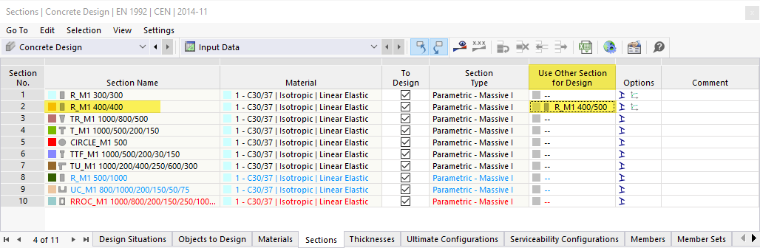

Utilizzo di altre sezioni per la verifica

Se in questa colonna è inserita una sezione diversa, nel menu contestuale di questa cella sono disponibili ulteriori opzioni. Con esse è possibile, ad esempio, esportare la sezione modificata nel programma principale per ricalcolare le forze interne con le rigidezze modificate.

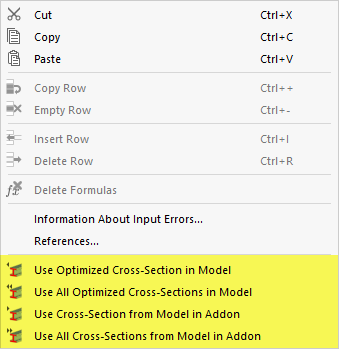

Menù contestuale con opzioni per esportare o importare la sezione

Opzioni

I simboli nella colonna 'Opzioni' rappresentano diverse impostazioni o valori modificati. Essi consentono una panoramica rapida, ad esempio per riconoscere le sezioni con proprietà adattate.

Simboli per le sezioni trasversali nella colonna "Opzioni".

Facendo clic su un simbolo è possibile aprire la finestra di dialogo di modifica della sezione.

	Indica che la rigidezza di inmorsatura della sezione non viene considerata
	Indica che l'opzione Valori caratteristici avanzati dipendenti dal tempo del calcestruzzo è attivata
