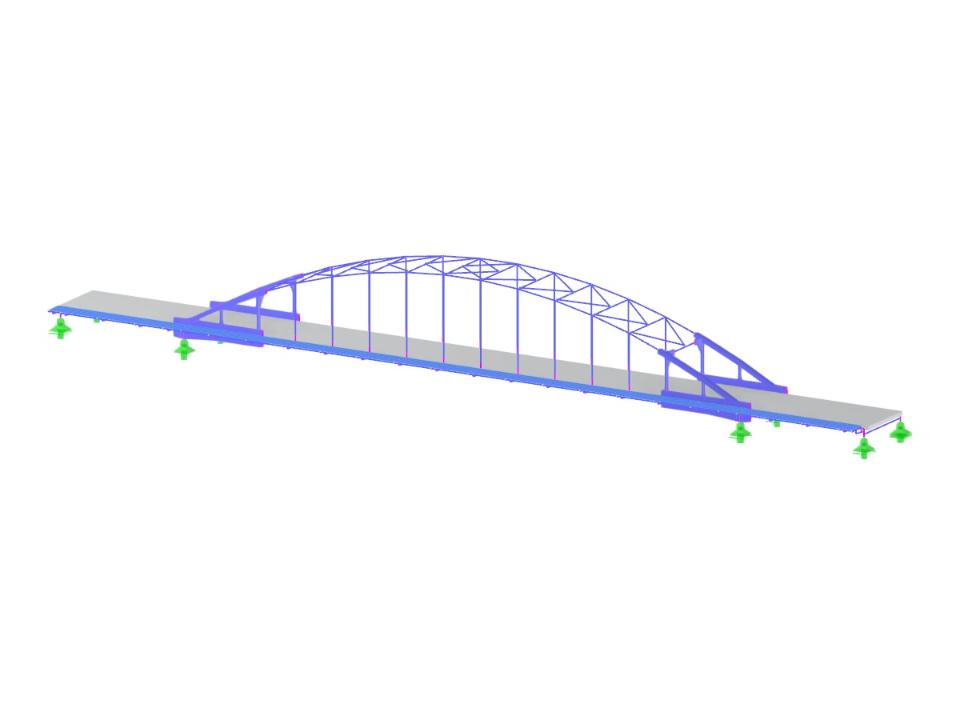

Modèle global d'un pont en arc en acier riveté construit en 1936, combiné avec des sous-modèles 3D détaillés de ses liaisons historiques. Les arcs, poutres principales composées, poutres transversales, poutres longitudinales, sabots et contreventements sont modélisés comme barres, dont beaucoup avec des sections RSECTION reproduisant la forme composée particulière des sections d'origine. Ce projet a été soumis aux Dlubal Community Awards 2026.
Calcul de structure : Witteveen+Bos (www.witteveenbos.com)
Modèle utilisé dans
Pont en arc acier avec sous-modèles de connexions rivetées
Non disponible au téléchargement
Projet client / vue uniquement
| Nombre de nœuds | 91189 |
| Nombre de lignes | 68997 |
| Nombre de barres | 52910 |
| Nombre de surfaces | 3690 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 393 |
| Nombre de combinaisons de charges | 50 |
| Nombre de combinaisons de résultats | 102 |
| Poids total | 2757,414 t |
| Dimensions (métriques) | 181,240 x 20,656 x 19,540 m |
| Dimensions (impériales) | 594.62 x 67.77 x 64.11 feet |
