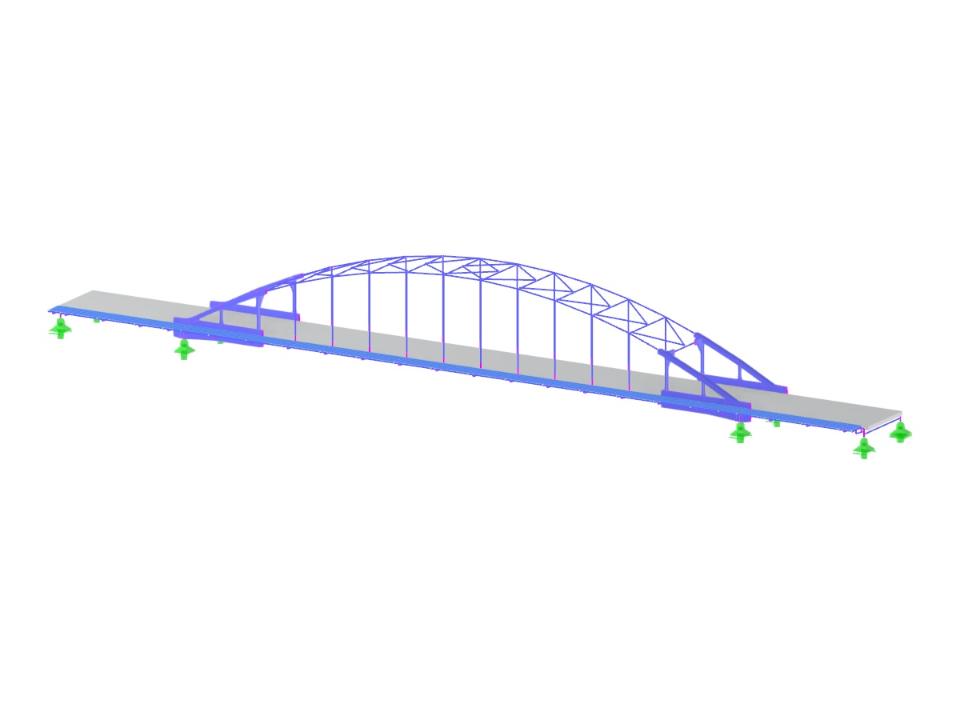

Globalny model nitowanego stalowego mostu łukowego z 1936 roku, połączony ze szczegółowymi podmodelami 3D jego historycznych połączeń. Łuki, blachownicowe belki główne, belki poprzeczne, belki podłużne, wieszaki i stężenia wiatrowe są modelowane jako pręty, z czego wiele z przekrojami RSECTION odtwarzającymi szczególną konstrukcję blachownicową oryginalnych przekrojów. Projekt został zgłoszony do Dlubal Community Awards 2026.
Inżynieria konstrukcji: Witteveen+Bos (www.witteveenbos.com)
Model wykorzystany w
Stalowy most łukowy z nitowanymi modelami częściowymi połączeń
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
| Liczba węzłów | 91189 |
| Liczba linii | 68997 |
| Liczba prętów | 52910 |
| Liczba powierzchni | 3690 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 393 |
| Ilość KO | 50 |
| Liczba kombinacji wyników | 102 |
| Ciężar całkowity | 2757,414 t |
| Wymiary (metryczne) | 181,240 x 20,656 x 19,540 m |
| Wymiary (imperialne) | 594.62 x 67.77 x 64.11 feet |
