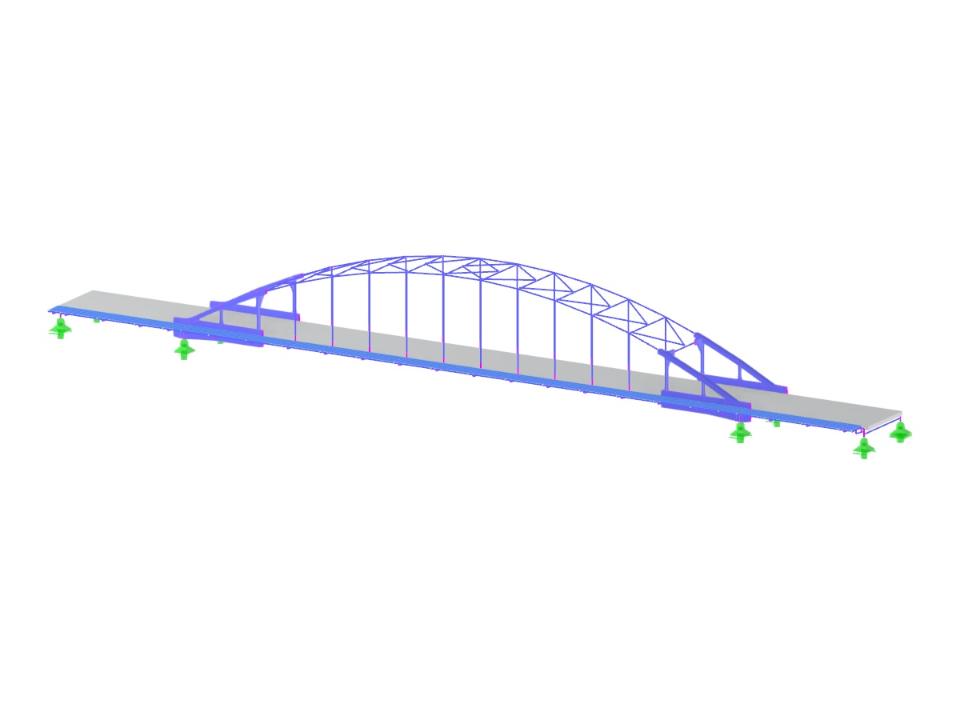

Modelo global de un puente de arco de acero remachado construido en 1936, combinado con submodelos 3D detallados de sus uniones históricas. Los arcos, vigas principales compuestas, vigas transversales, vigas longitudinales, colgadores y arriostramientos contraviento se modelan como barras, muchas de ellas con secciones RSECTION que reproducen la forma compuesta particular de los perfiles originales.
Este proyecto fue presentado a los Dlubal Community Awards 2026.
Ingeniería estructural: Witteveen+Bos (www.witteveenbos.com)
Puente en arco de acero con submodelos de conexiones remachadas
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 91189 |
| Número de líneas | 68997 |
| Número de barras | 52910 |
| Número de superficies | 3690 |
| Número de sólidos | 0 |
| Número de casos de carga | 393 |
| Número de combinaciones de carga | 50 |
| Número de combinaciones de resultados | 102 |
| Peso completo | 2757,414 t |
| Dimensiones (métricas) | 181,240 x 20,656 x 19,540 m |
| Dimensiones (imperiales) | 594.62 x 67.77 x 64.11 feet |
