计算杆件上的纵向剪力 VL

剪力 V_L为杆件与杆件之间的纵向剪力， Sie wird als integrierter Schubfluss zwischen der Platte und dem Stab in einem bestimmten Punkt am Stab berechnet.

Für das vereinfachte Beispiel im Anhang ergeben sich die Querschnittswerte bei einer Integrationsbreite von 10 cm folgendermaßen:

• $${\mathrm{I}}_{\mathrm{y}} = \frac{\mathrm{b} · {\mathrm{h}}^3}{12} = \frac{10 \mathrm{cm} · 20 {\mathrm{cm}}^3}{12} = 6666.67 {\mathrm{cm}}^4$$

  截面属性 Iy
• $${\mathrm{S}}_{\mathrm{y}} = {\mathrm{h}}_1 · \mathrm{b} · \left[\left(\mathrm{h} - {\mathrm{e}}_{\mathrm{z}}\right) - \frac{{\mathrm{h}}_2}{2}\right] = 10 \mathrm{cm} · 10 \mathrm{cm} · \left[\left(20 \mathrm{cm} - 10 \mathrm{cm}\right) - \frac{10 \mathrm{cm}}{2}\right] = 500 {\mathrm{cm}}^3$$

  截面属性 Sy
• $$\mathrm{\tau } = {\mathrm{V}}_{\mathrm{L}} = \frac{{\mathrm{V}}_{\mathrm{z}} · {\mathrm{S}}_{\mathrm{y}}}{{\mathrm{I}}_{\mathrm{y}} · \mathrm{b}} = \frac{5.53 \mathrm{kN} · 500 {\mathrm{cm}}^3}{6666.67 {\mathrm{cm}}^4} = 0.415 \mathrm{kN}/\mathrm{cm} = 41.5 \mathrm{kN}/\mathrm{m}$$

  截面属性 τ

Die Integrationsbreite wurde auf insgesamt 10 cm eingestellt.

值:

Die Werte lassen sich für einen Plattenbalken anpassen.

常见问题和解答 (FAQ)

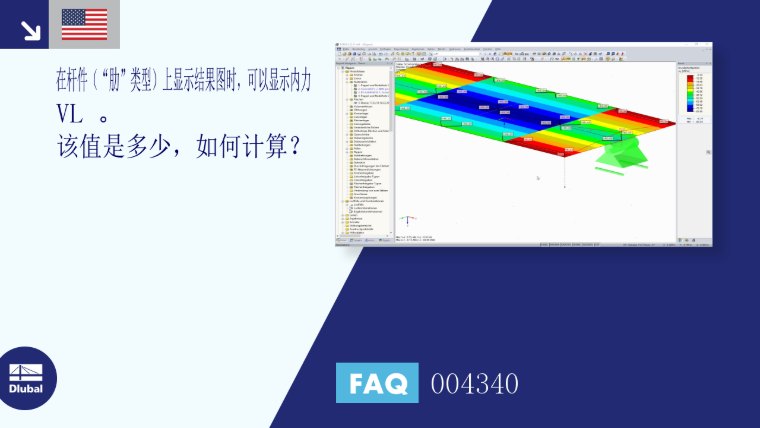

FAQ 004340 | 当在杆件上显示结果图（“肋”型）时，可以选择...

截面

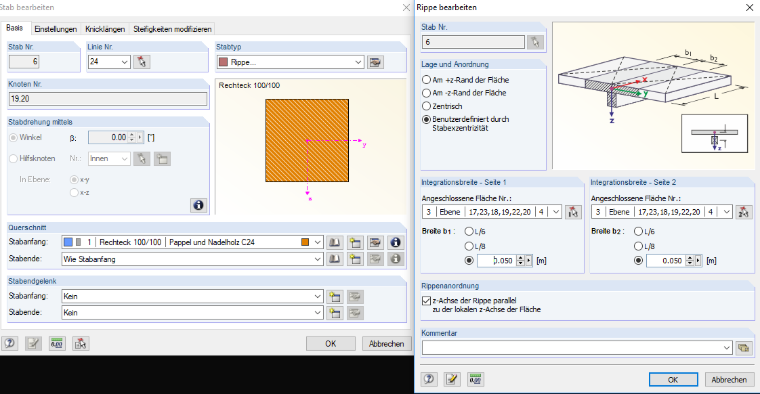

肋的积分宽度
