Cálculo del esfuerzo cortante longitudinal VL en una barra

El esfuerzo V_L es el esfuerzo cortante longitudinal entre la superficie superior y la barra. Se calcula como un flujo de cortadura integrado entre la placa y la barra en un punto en particular en la barra.

Para el ejemplo simplificado que se ha proporcionado aquí, los valores resultantes de la sección para el ancho de integración de 10 cm son como los siguientes:

• $${\mathrm{I}}_{\mathrm{y}} = \frac{\mathrm{b} · {\mathrm{h}}^3}{12} = \frac{10 \mathrm{cm} · 20 {\mathrm{cm}}^3}{12} = 6666.67 {\mathrm{cm}}^4$$

  Propiedad de la sección Iy
• $${\mathrm{S}}_{\mathrm{y}} = {\mathrm{h}}_1 · \mathrm{b} · \left[\left(\mathrm{h} - {\mathrm{e}}_{\mathrm{z}}\right) - \frac{{\mathrm{h}}_2}{2}\right] = 10 \mathrm{cm} · 10 \mathrm{cm} · \left[\left(20 \mathrm{cm} - 10 \mathrm{cm}\right) - \frac{10 \mathrm{cm}}{2}\right] = 500 {\mathrm{cm}}^3$$

  Propiedad de la sección Sy
• $$\mathrm{\tau } = {\mathrm{V}}_{\mathrm{L}} = \frac{{\mathrm{V}}_{\mathrm{z}} · {\mathrm{S}}_{\mathrm{y}}}{{\mathrm{I}}_{\mathrm{y}} · \mathrm{b}} = \frac{5.53 \mathrm{kN} · 500 {\mathrm{cm}}^3}{6666.67 {\mathrm{cm}}^4} = 0.415 \mathrm{kN}/\mathrm{cm} = 41.5 \mathrm{kN}/\mathrm{m}$$

  Propiedad de la sección τ

El ancho de integración se ha establecido en un total de 10 cm.

Donde

Los valores se pueden ajustar para una viga de forjado o viga en T.

FAQ

Pregunta frecuente 004340 | Al mostrar los diagramas de resultados en una barra (del tipo "nervio"), existe la opción de ...

Sección

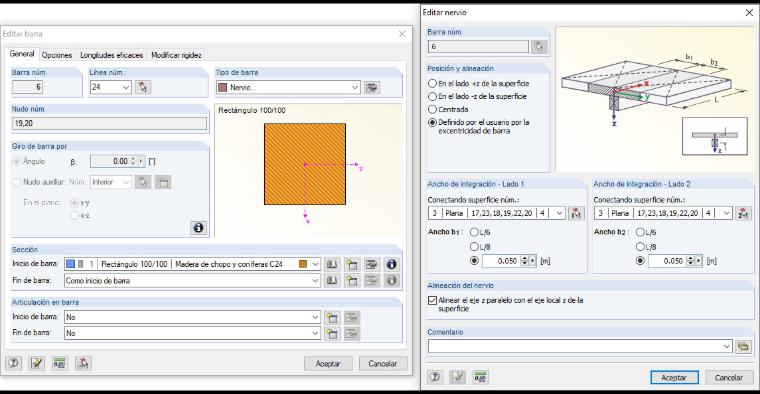

Ancho de integración del nervio
