Calcolo della forza di taglio longitudinale VL su un'asta

La forza V_L è la forza di taglio longitudinale tra la superficie superiore e l'asta. Sie wird als integrierter Schubfluss zwischen der Platte und dem Stab in einem bestimmten Punkt am Stab berechnet.

Für das vereinfachte Beispiel im Anhang ergeben sich die Querschnittswerte bei einer Integrationsbreite von 10 cm folgendermaßen:

• $${\mathrm{I}}_{\mathrm{y}} = \frac{\mathrm{b} · {\mathrm{h}}^3}{12} = \frac{10 \mathrm{cm} · 20 {\mathrm{cm}}^3}{12} = 6666.67 {\mathrm{cm}}^4$$

  Proprietà della sezione Iy
• $${\mathrm{S}}_{\mathrm{y}} = {\mathrm{h}}_1 · \mathrm{b} · \left[\left(\mathrm{h} - {\mathrm{e}}_{\mathrm{z}}\right) - \frac{{\mathrm{h}}_2}{2}\right] = 10 \mathrm{cm} · 10 \mathrm{cm} · \left[\left(20 \mathrm{cm} - 10 \mathrm{cm}\right) - \frac{10 \mathrm{cm}}{2}\right] = 500 {\mathrm{cm}}^3$$

  Proprietà della sezione trasversale Sy
• $$\mathrm{\tau } = {\mathrm{V}}_{\mathrm{L}} = \frac{{\mathrm{V}}_{\mathrm{z}} · {\mathrm{S}}_{\mathrm{y}}}{{\mathrm{I}}_{\mathrm{y}} · \mathrm{b}} = \frac{5.53 \mathrm{kN} · 500 {\mathrm{cm}}^3}{6666.67 {\mathrm{cm}}^4} = 0.415 \mathrm{kN}/\mathrm{cm} = 41.5 \mathrm{kN}/\mathrm{m}$$

  Proprietà della sezione τ

Die Integrationsbreite wurde auf insgesamt 10 cm eingestellt.

dove

Die Werte lassen sich für einen Plattenbalken anpassen.

FAQ

FAQ 004340 | Quando si visualizzano i diagrammi dei risultati su un'asta (il tipo "nervatura"), c'è la possibilità di ...

sezione trasversale

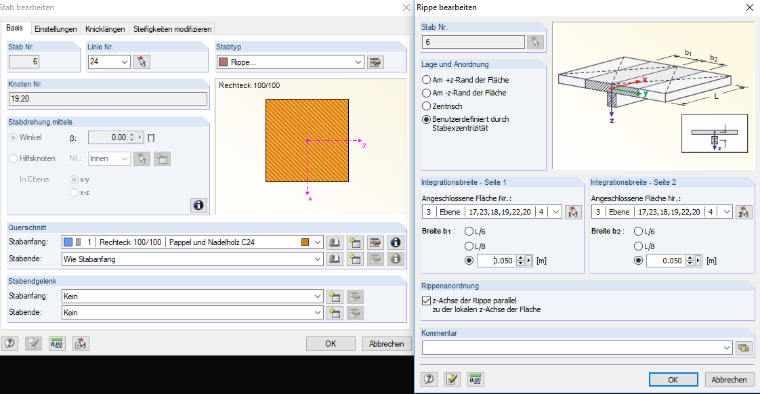

Larghezza di integrazione della nervatura
