Semilský most přes Jizeru – od variantní studie k finálnímu návrhu

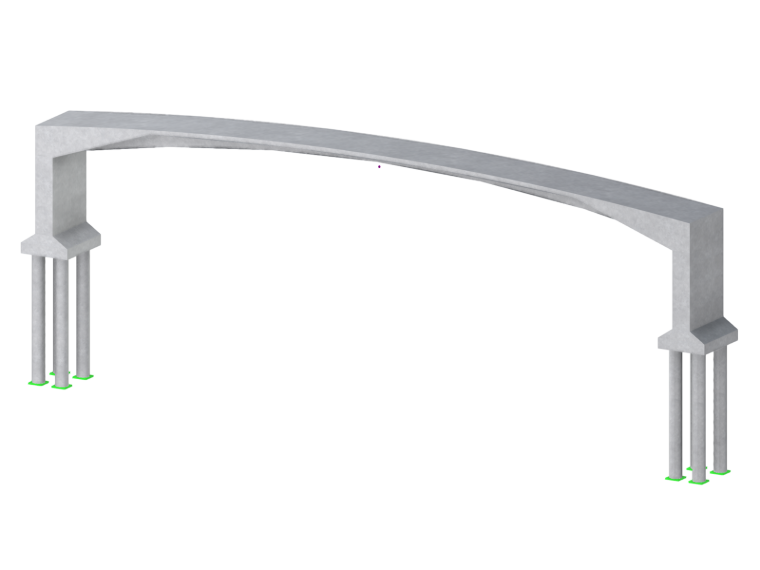

学士学位论文涉及在塞米利镇耶泽拉河上设计一座集成预应力的步行桥和自行车桥，包括五种结构概念的变体研究以及在 RFEM 6 中的详细结构分析。

作者	Martin Forman
大学	ČVUT \| 土木工程学院，捷克共和国

步行桥 Jizera，Semily

变体研究与结构选择

通过比较五种不同的结构方案，最终选定了后张拉预应力混凝土集成式窗台结构作为最优方案。取消支座和伸缩缝的设计最大限度地降低了维护需求。对比研究表明，普通钢筋混凝土在给定几何条件下变形性能不足，且因钢筋布置密度过高而无法实现施工——因此后张拉预应力被证明是结构上的必要措施。

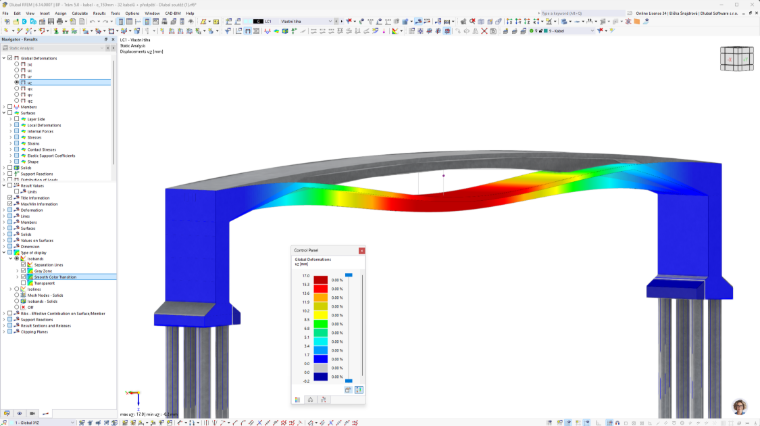

本文的核心内容是对选定方案进行详细的结构分析，并利用 RFEM 6 软件中的 Tendon 模块、模态分析以及非线性材料行为功能进行预应力系统的设计。考虑到岩质基底的情况，通过用微型桩替代最初考虑的桩基，对下部结构进行了优化。最终成果是一座经过全面评估、安全可靠且完全一体化的步行桥结构。

Dlubal Talent ČVUT 2026 竞赛参赛学生项目
