Ocelová věž schodiště – od detailu uložení po posouzení stability

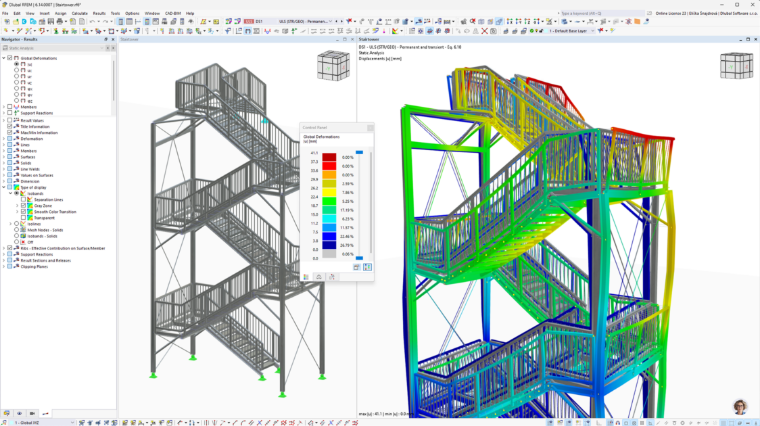

RFEM 软件中的钢楼梯塔架学生模型，包含楼梯段的详细支座设计、栏杆和非线性支座，并按照欧洲规范进行评估。

作者	Patrik Andel
大学	ČVUT \| 土木工程学院，捷克共和国

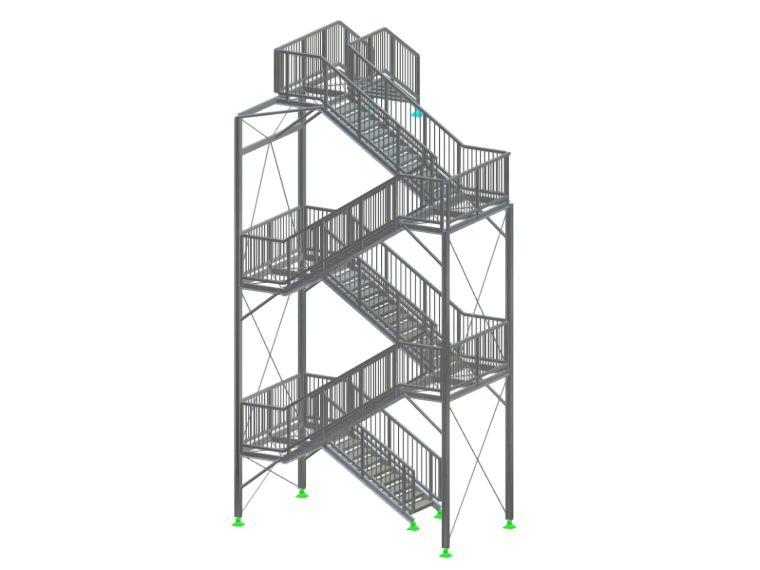

“楼梯塔”模型的作者是来自布拉格捷克理工大学钢木结构系的帕特里克·安德尔。此项工作是德儒巴人才竞赛的一部分。

“楼梯塔”模型由布拉格捷克理工大学钢木结构系的 Patrik Andel 创建。该工作为 Dlubal 人才竞赛的一部分。

结构方案与建模

该钢结构楼梯塔的结构由作为独立焊接构件的楼梯跑段和顶部中间休息平台组成，且均采用固端约束。楼梯斜梁端部按照整体坐标方向设置为铰接。模型中包含了栏杆，以考虑其荷载传递作用及对结构刚度的影响，其中栏杆立柱仅在与栏杆平面垂直的轴线方向上释放为铰接。模型考虑了选定的偏心距，并包含用于承载能力极限状态和正常使用极限状态验算的手动定义设计支座。

楼梯塔作者 Patrik Andel

荷载、非线性与验算

上部两个支座采用非线性建模，以考虑结构在无锚固情况下的抬升可能性。荷载与工况组合通过内置的生成器自动生成。结构验算通过使用稳定性分析和钢结构设计模块完成，而栏杆则通过单独的手算进行验算。

学生作品，参加2026年捷克理工大学Dlubal Talent竞赛

;
