Stalowa wieża schodowa – od szczegółu podparcia do oceny stateczności

Model studencki stalowej wieży schodowej w programie RFEM obejmujący szczegółowe rozwiązanie osadzenia biegów schodowych, balustrady i podpór nieliniowych z oceną według Eurokodów.

Autor	Patrik Andel
Univerzita	ČVUT \| Wydział Budownictwa Lądowego, Czechy

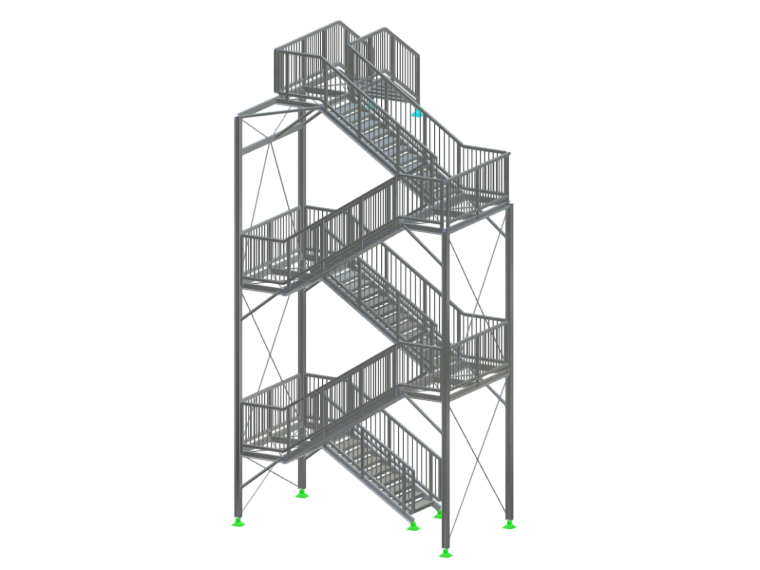

Autorem modelu „Wieża schodowa" jest Patrik Andel z Katedry konstrukcji stalowych i drewnianych ČVUT w Pradze. Praca jest częścią Konkursu Dlubal Talent.

Autorem modelu "Wieża schodowa" jest Patrik Andel z Katedry Konstrukcji Stalowych i Drewnianych Politechniki Czeskiej w Pradze. Praca jest częścią konkursu Dlubal Talent.

Rozwiązanie konstrukcyjne i modelowanie

Konstrukcja stalowej wieży schodowej składa się z biegów schodowych i górnego spocznika pośredniego jako oddzielnych, spawanych elementów z utwierdzeniem. Końce policzków są podparte jako przeguby wokół kierunków globalnych. Balustrada jest uwzględniona w modelu ze względu na przenoszenie obciążenia i wpływ na sztywność konstrukcji, przy czym słupki balustrady są zwolnione przegubowo tylko wokół osi prostopadłej do płaszczyzny balustrady. Model uwzględnia wybrane mimośrody i zawiera ręcznie zdefiniowane podpory obliczeniowe do projektowania w stanie granicznym nośności i użytkowalności.

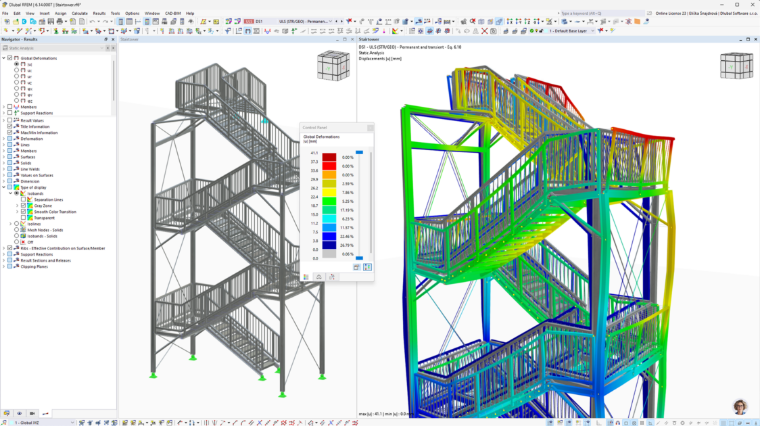

Model 3D wieży schodowej stworzony przez Patrika Andela w programie RFEM.

Wieża schodowa od Patrika Andela

Obciążenie, nieliniowość i projektowanie

Dwie górne podpory są modelowane z nieliniowością uwzględniającą możliwość uniesienia konstrukcji bez kotwienia. Obciążenia i kombinacje zostały wygenerowane automatycznie za pomocą zintegrowanych generatorów. Projektowanie przeprowadzono za pomocą addonów do analizy wyboczeniowej i projektowania konstrukcji stalowych, natomiast balustrada została zaprojektowana oddzielnie za pomocą obliczeń ręcznych.

Praca studencka zgłoszona w konkursie Dlubal Talent ČVUT 2026

;
