Stahlturmtreppe – vom Auflagerdetail bis zum Stabilitätsnachweis

Studentisches Modell eines stählernen Treppenturms im RFEM-Programm, das eine detaillierte Lösung der Lagerung von Treppenläufen, Geländern und nichtlinearen Auflagern mit einer Bewertung nach Eurocodes umfasst.

Autor	Patrik Andel
Universität	ČVUT \| Fakultät für Bauwesen, Tschechische Republik

Autor des Modells „Treppenturm" ist Patrik Andel vom Lehrstuhl für Stahl- und Holzkonstruktionen der ČVUT in Prag. Die Arbeit ist Teil des Dlubal Talent-Wettbewerbs.

Autor des Modells „Treppenturm“ ist Patrik Andel vom Lehrstuhl für Stahl- und Holzkonstruktionen der ČVUT in Prag. Die Arbeit ist Teil des Wettbewerbs Dlubal Talent.

Konstruktion und Modellierung

Die Stahlkonstruktion des Treppenturms besteht aus Treppenläufen und einem oberen Zwischenpodest als eigenständige geschweißte Bauteile mit Einspannung. Die Enden der Wangen sind als Gelenke um die globalen Richtungen gelagert. Das Geländer ist im Modell für die Lastübertragung und den Einfluss auf die Steifigkeit der Konstruktion berücksichtigt, wobei die Geländerpfosten nur um die Achse senkrecht zur Geländerebene gelenkig freigegeben sind. Das Modell berücksichtigt ausgewählte Exzentrizitäten und enthält manuell festgelegte Bemessungsauflager für die Bewertung des Grenzzustands der Tragfähigkeit und des Grenzzustands der Gebrauchstauglichkeit.

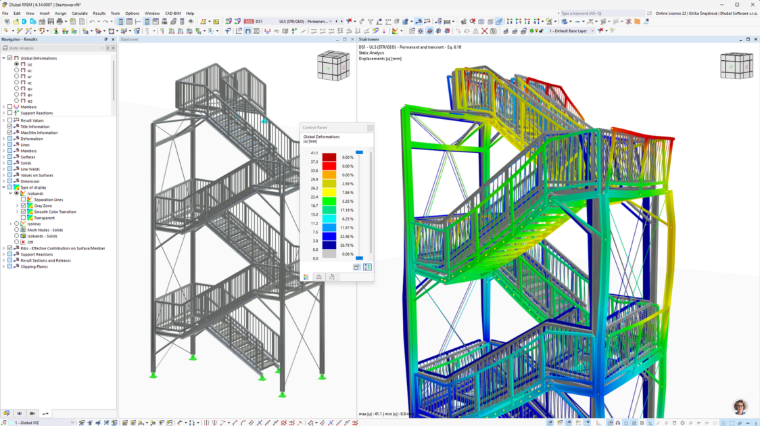

3D-Modell eines Treppenturms, erstellt von Patrik Andel im RFEM-Programm.

Treppenturm von Patrik Andel

Lasten, Nichtlinearität und Bewertung

Die oberen zwei Auflager sind mit einer Nichtlinearität modelliert, die die Möglichkeit des Abhebens der Konstruktion ohne Verankerung berücksichtigt. Lasten und Lastkombinationen wurden automatisch mit Hilfe der integrierten Generatoren erzeugt. Die Bewertung erfolgte mit Hilfe der Add-Ons für Stabilitätsanalyse und Stahlbemessung, während das Geländer separat durch eine Handrechnung bewertet wurde.

Studentenarbeit, eingereicht beim Wettbewerb Dlubal Talent ČVUT 2026

;
