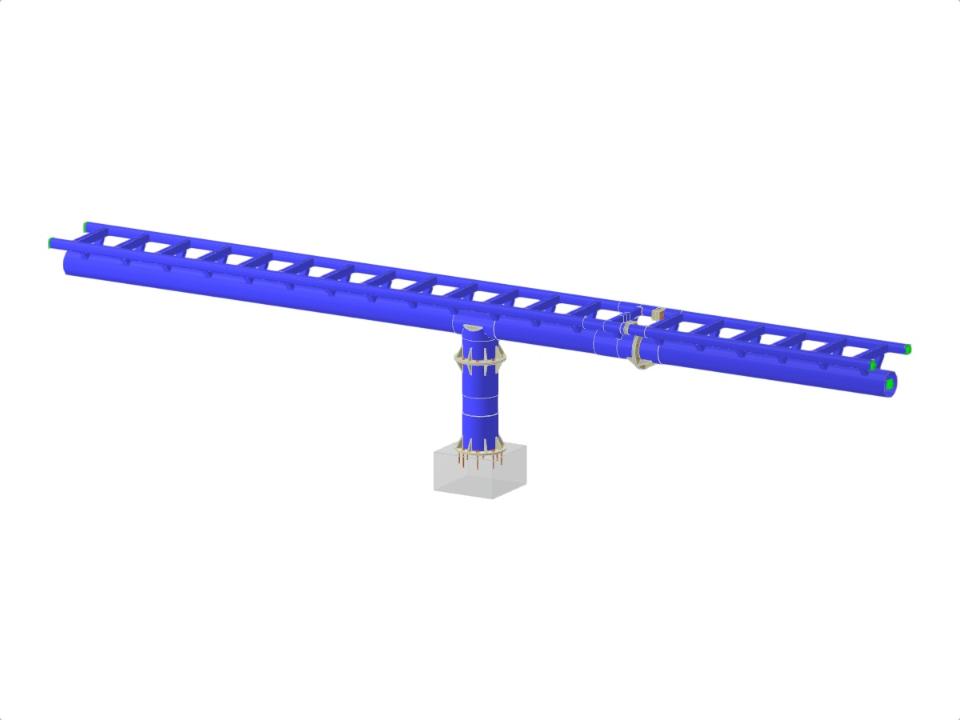

该模型展示了一个支承轨道梁的连续系统的一部分，其几何尺寸通过参数化方式创建。荷载示例中使用了均布和交变跨中荷载以及温度作用。此外，利用移动荷载向导施加了轮压荷载。作为示例，模型中包含了多种钢连接节点，包括带加劲肋的圆管柱脚、带加劲肋的圆管法兰以及不同直径管件之间的连接。此外，还包含非对称管法兰和空心截面的焊接连接。为进行设计验算，模型中已配置了钢结构设计、钢节点设计以及应力-应变分析模块。
钢制管轨与钢连接
| 节点数目： | 183 |
| 线的数目 | 151 |
| 杆件数目： | 151 |
| 面的数目： | 0 |
| 实体数目 | 0 |
| 荷载工况数目 | 68 |
| 荷载组合数目 | 34 |
| 结果组合数目 | 1 |
| 总重量 | 1,922 t |
| 翘曲区域尺寸 | 12.000 x 3.000 x 0.900 m |
您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
