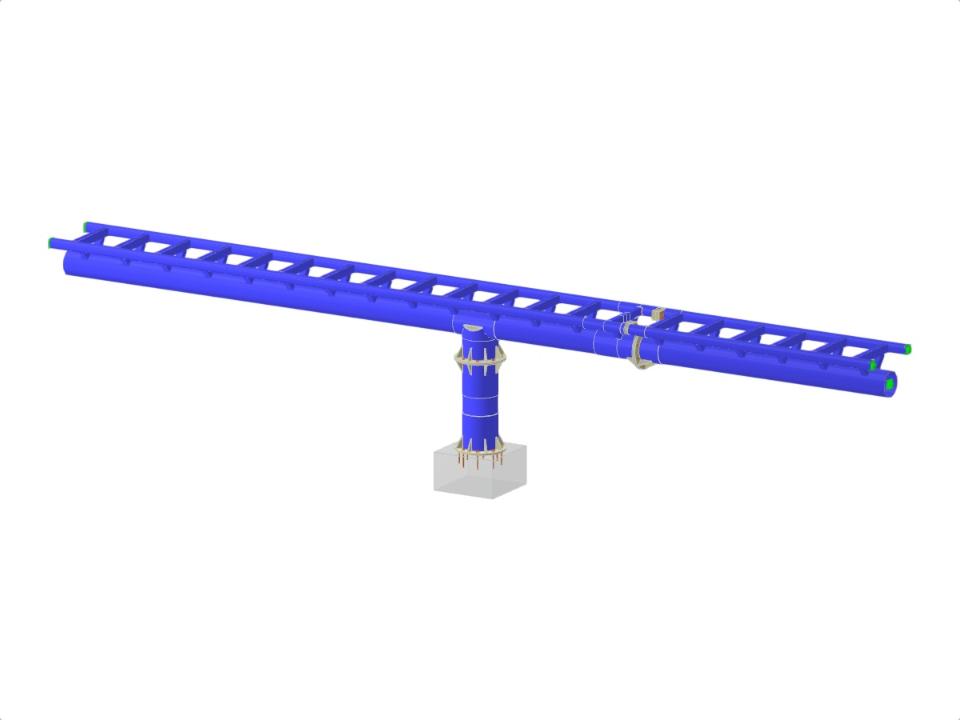

Tento model zobrazuje část průběžného systému nosné trubkové kolejnice, jehož geometrie byla parametricky vytvořena. Jako příklady zatížení se používají rovnoměrná a střídavá pole zatížení a teplota. Dále byla pomocí asistenta pro pohyblivá zatížení zadána kolová zatížení. Příklady implementace zahrnují různé ocelové přípoje, včetně patky sloupu z kruhové trubky s výztuhami, příruby z kruhové trubky s výztuhami a přípojů mezi trubkami různých průměrů. Dále jsou zahrnuty asymetrické příruby trubek a svařované spoje dutých profilů. Pro posouzení jsou vytvořeny addony Posouzení ocelových konstrukcí, Posouzení ocelových přípojů a Analýza napětí-přetvoření.
Nosná trubková kolejnice s ocelovými přípoji
| Počet uzlů | 183 |
| Počet linií | 151 |
| Počet prutů | 151 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 68 |
| Počet kombinací zatížení | 34 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 1,922 t |
| Rozměry (metrické) | 12,000 x 3,000 x 0,900 m |
| Rozměry (imperiální) | 39.37 x 9.84 x 2.95 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
