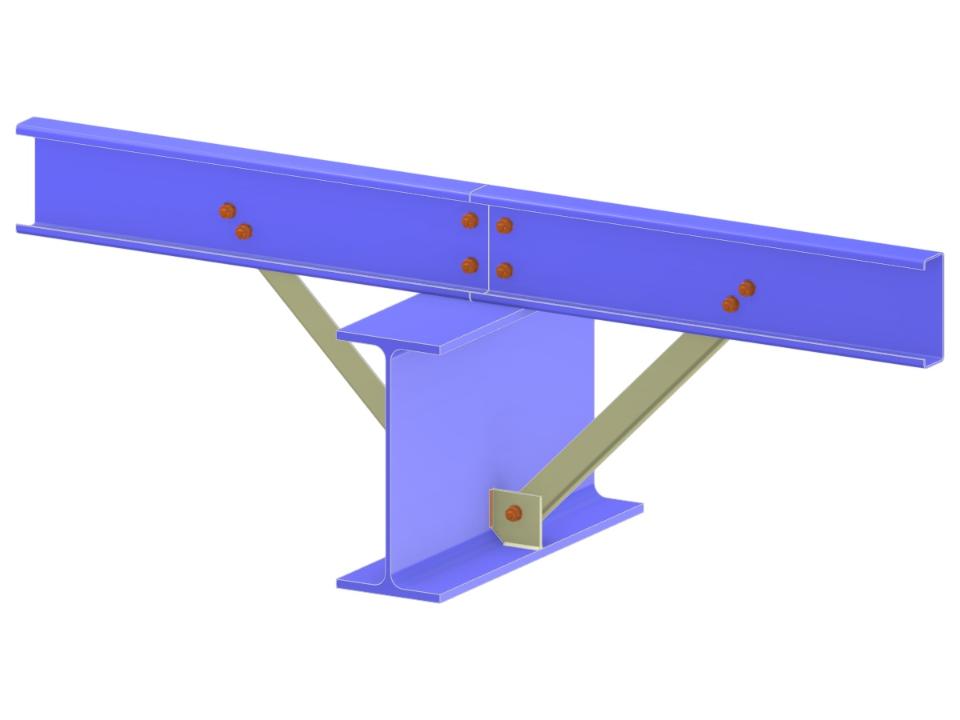

Эта модель включает в себя прогон, соединённый с кровельной балкой с помощью подкоса и торцевой пластины. Соединение включает ребра жёсткости и собирается на болтах для обеспечения конструктивной устойчивости. Тщательно спроектированный узел оптимизирует распределение нагрузок в системе балки и прогона.
Соединение прогона с кровельной балкой через летящий раскос и ребристую пластину
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,146 t |
| Размеры (метрические) | 2,000 x 0,000 x 2,000 m |
| Размеры (имперские) | 6.56 x 0 x 6.56 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
