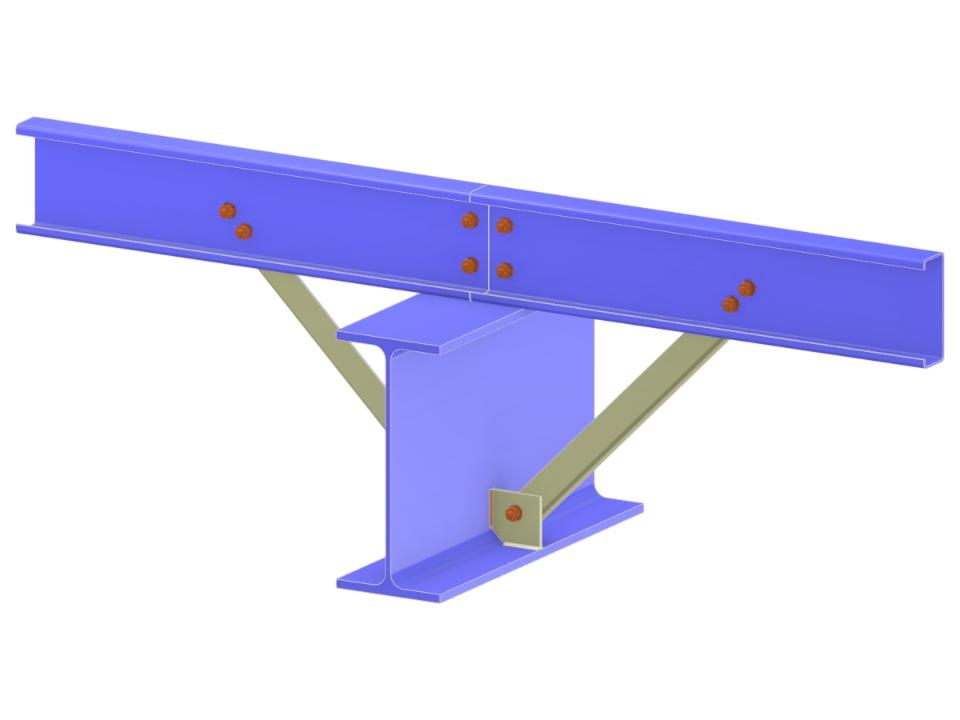

Ce modèle présente une panne reliée à une poutre de toiture à l’aide d’un contrefiche volante et d’une platine d’about. La connexion comprend des raidisseurs et est assemblée avec des boulons afin d’assurer la stabilité de la structure. L’assemblage, conçu de manière complexe, optimise la répartition des charges au sein de la structure poutre-panne.
Assemblage Panne à Poutre de toiture par Contreventement Volant et Plaque de Connexion
| Nombre de nœuds | 5 |
| Nombre de lignes | 4 |
| Nombre de barres | 4 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,146 t |
| Dimensions (métriques) | 2,000 x 0,000 x 2,000 m |
| Dimensions (impériales) | 6.56 x 0 x 6.56 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
