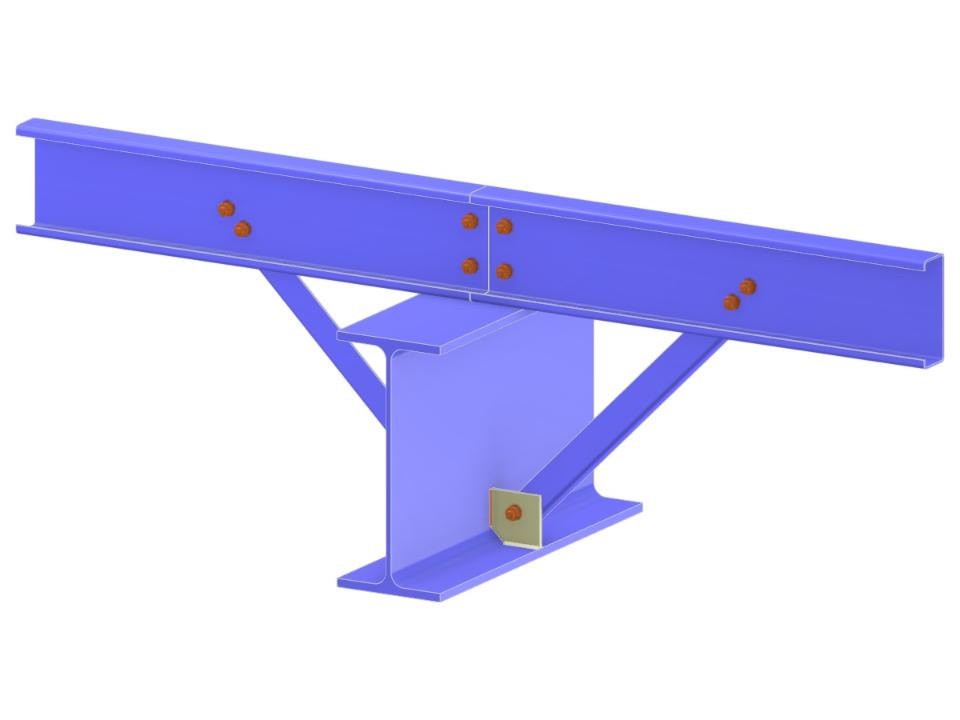

Модель демонстрирует детально проработанное узловое соединение с использованием прогона с ветровой распоркой к кровельной балке посредством фасонки и ребра жесткости, все надежно соединено болтами. Такая схема повышает структурную устойчивость и особенно полезна в проектах кровельных конструкций, где требуется надежная опора.
Соединение прогона с кровельной балкой via летающий раскос и ребристую пластину
| Количество узлов | 7 |
| Количество линий | 6 |
| Количество стержней | 6 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,149 t |
| Размеры (метрические) | 2,000 x 0,285 x 2,000 m |
| Размеры (имперские) | 6.56 x 0.94 x 6.56 feet |
