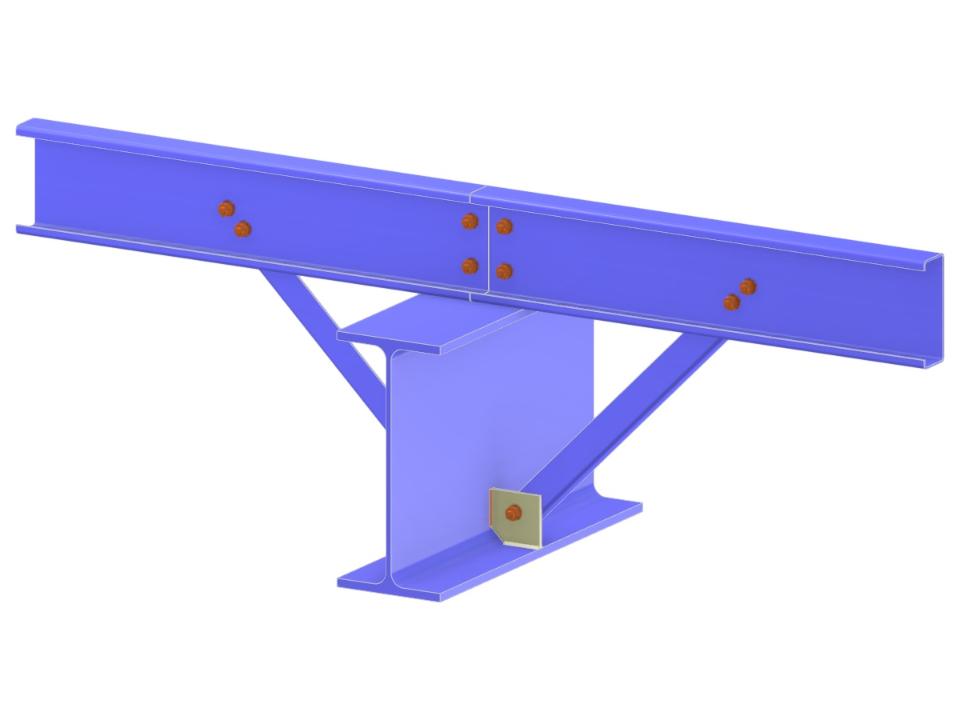

Il modello mostra un progetto di collegamento dettagliato che prevede una corrente con puntone di controvento verso una trave di copertura mediante una piastra alettata e un irrigidimento, il tutto fissato saldamente con bulloni. Questa configurazione migliora la stabilità strutturale ed è particolarmente utile nei progetti di costruzione di coperture in cui è necessario un supporto robusto.
Collegamento Arcareccio a Trave di Copertura mediante Controvento e Piastra d'Anima
| Numero di nodi | 7 |
| Numero di linee | 6 |
| Numero di aste | 6 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,149 t |
| Dimensioni (metriche) | 2,000 x 0,285 x 2,000 m |
| Dimensioni (imperiali) | 6.56 x 0.94 x 6.56 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
