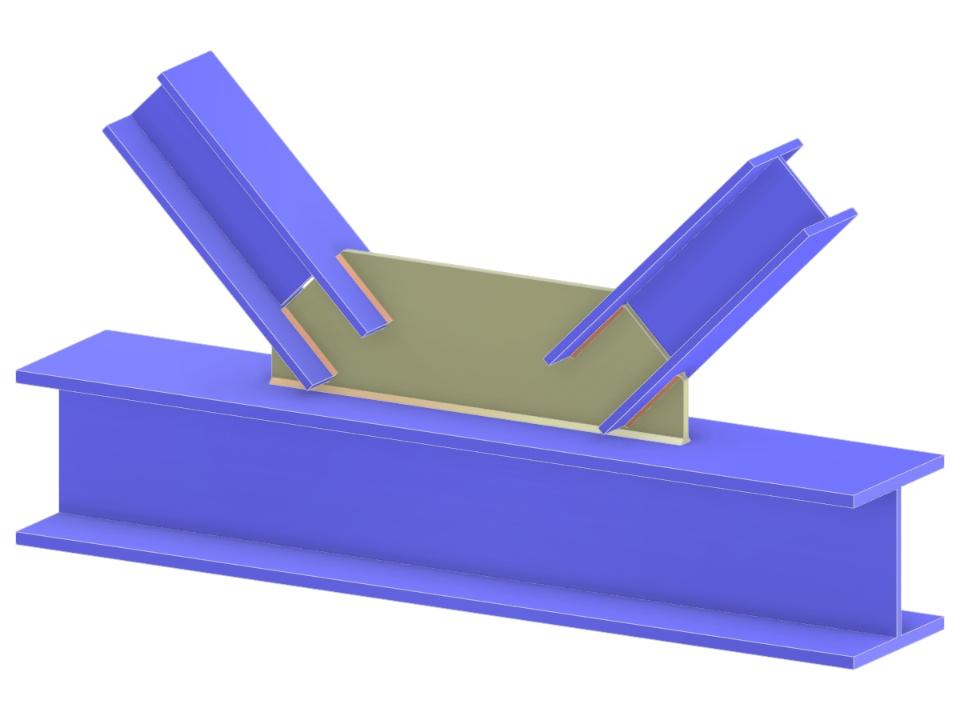

Эта модель иллюстрирует конструкцию фермы с детальной проработкой узла, акцентируя внимание на K-образном соединении, включающем диагонали, приваренные к поясу с использованием фигурной фасонки. В конструкции используются элементы H-профиля, демонстрируя эффективное и практичное сварное соединение. Данная конфигурация конструкции широко применяется в различных инженерных проектах, требующих прочной и надежной передачи нагрузок.
Ферменный K-образный узел | Соединение раскосов с поясом через фасонку
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,117 t |
| Размеры (метрические) | 1,200 x 0,460 x 0,000 m |
| Размеры (имперские) | 3.94 x 1.51 x 0 feet |
