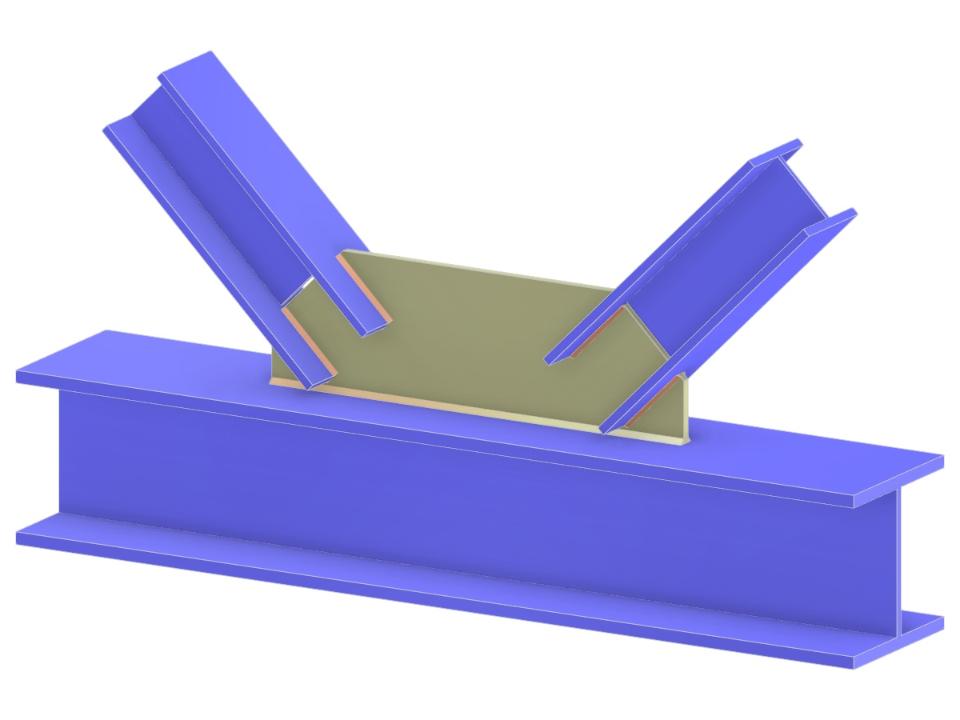

Este modelo ilustra uma estrutura treliçada com uma ligação detalhada que se concentra na junta em K, incluindo diagonais soldadas a um banzo utilizando uma placa de gousset recortada. A configuração utiliza perfis de aço H, demonstrando uma montagem de soldadura eficiente e prática. Esta configuração estrutural é frequentemente aplicada em vários projetos de engenharia que exigem uma transferência de cargas robusta e fiável.
Treliça K-Joint | Ligação das Diagonais ao Banzo via Chapa de gusset
| Número de nós | 5 |
| Número de linhas | 4 |
| Número de barras | 4 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,117 t |
| Dimensões (métricas) | 1,200 x 0,460 x 0,000 m |
| Dimensões (imperiais) | 3.94 x 1.51 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
