Модель фермы имеет конфигурацию с диагоналями и вертикальными элементами, соединенными с поясами с помощью надрезанных ребер жесткости в конфигурации N-образного соединения. Соединения сварные, а в конструкции используются полые сечения из прямоугольных полых профилей (RHS). Такая компоновка часто применяется в проектах, требующих жестких и устойчивых соединений для обеспечения структурной эффективности. Полые сечения обеспечивают эффективный баланс между прочностью и весом, что подходит для различных инженерных применений.

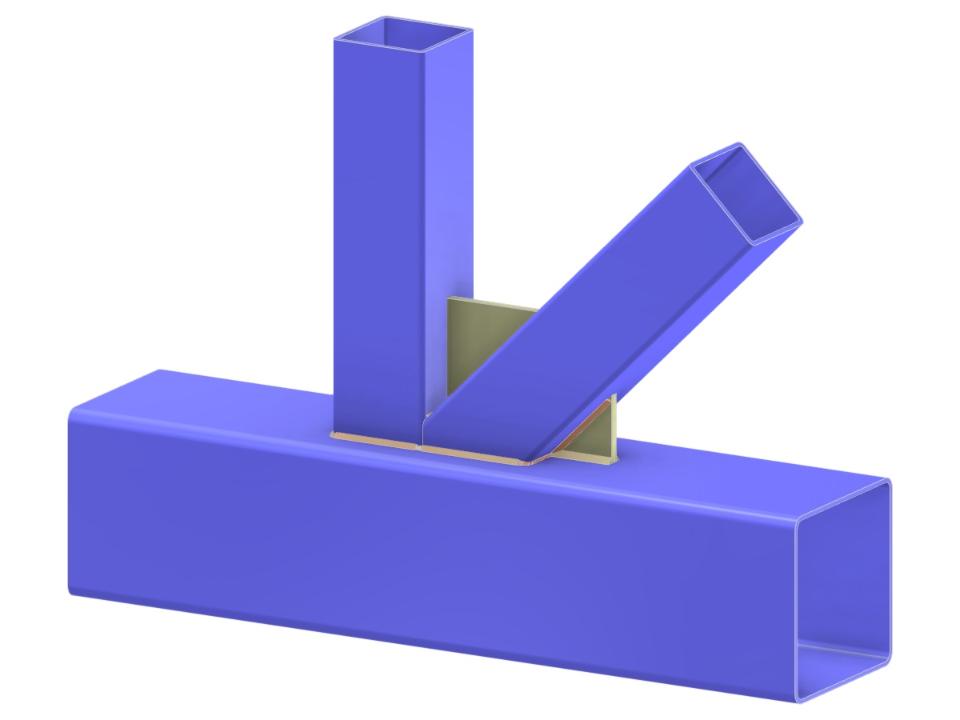

Ферма N-узел | Соединение диагонали и вертикали с поясом с помощью косынки
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,053 t |
| Размеры (метрические) | 0,960 x 0,580 x 0,000 m |
| Размеры (имперские) | 3.15 x 1.9 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
