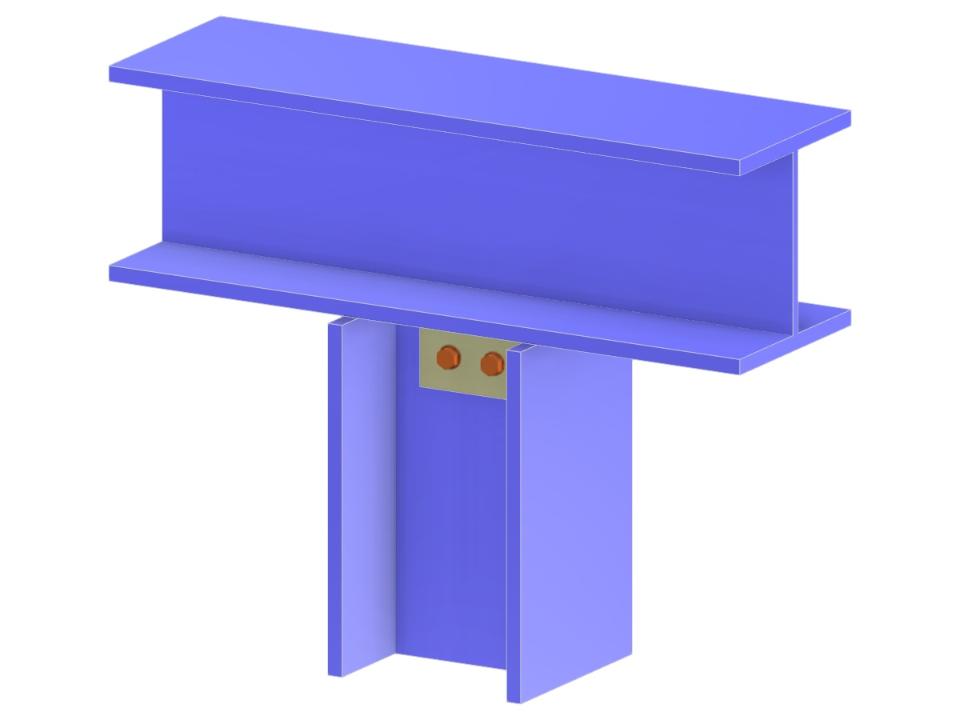

Эта модель демонстрирует соединение между колонной и непрерывной балкой с использованием торцевой пластины. Стенка колонны соединена с нижним поясом балки посредством болтового крепления, обеспечивая шарнирное закрепление колонны. Она предоставляет подробный анализ, полезный для расчета конструкций и проектирования соединений.
Соединение колонны с полкой балки через торцевую пластину
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,085 t |
| Размеры (метрические) | 0,740 x 0,480 x 0,000 m |
| Размеры (имперские) | 2.43 x 1.57 x 0 feet |
