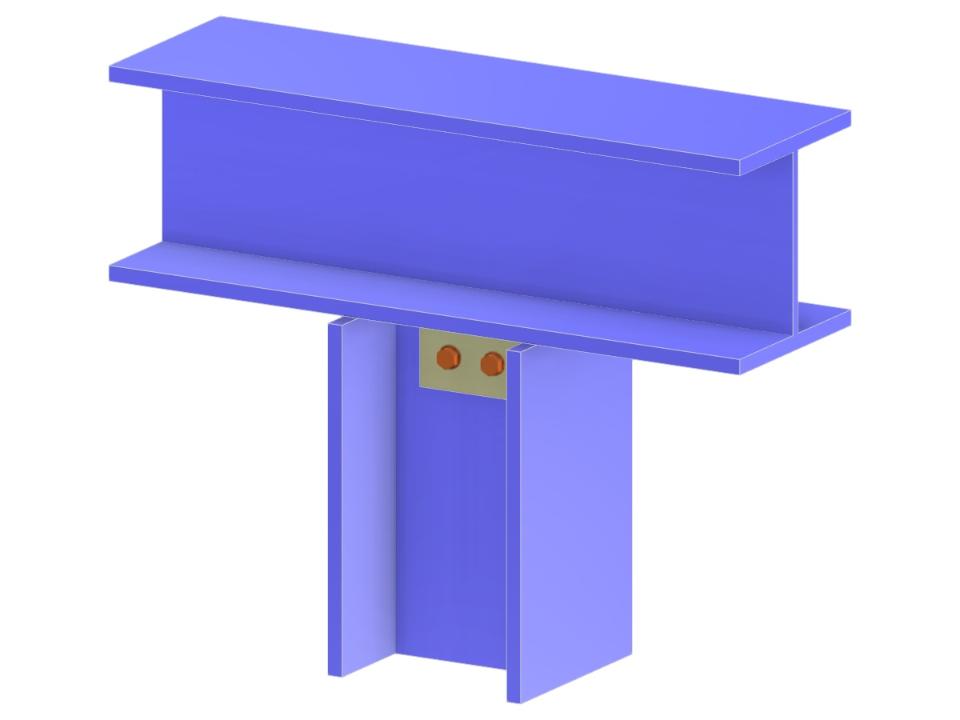

Este modelo mostra uma ligação entre uma coluna e uma viga contínua utilizando uma chapa de extremidade. A alma da coluna é ligada à mesa inferior da viga por meio de aparafusamento, assegurando uma configuração de coluna articulada. Ele fornece uma análise detalhada, útil para a avaliação estrutural e o dimensionamento da ligação.
Ligação de pilar à flange da viga por chapa de extremidade
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,085 t |
| Dimensões (métricas) | 0,740 x 0,480 x 0,000 m |
| Dimensões (imperiais) | 2.43 x 1.57 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
