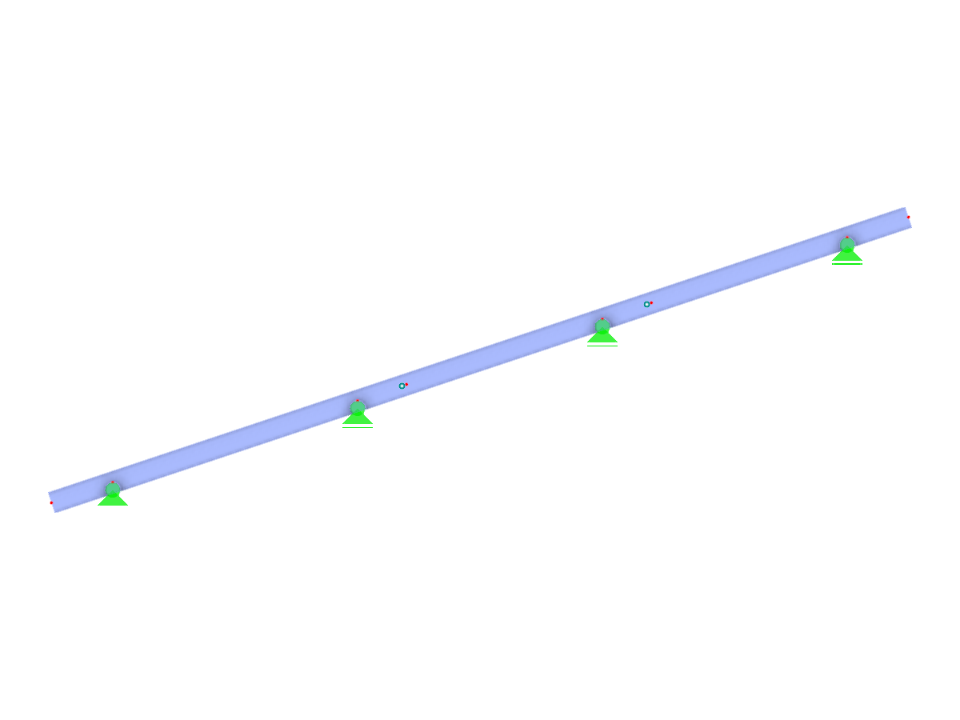

В данной модели представлена наклонная неразрезная балка со вставленными шарнирами, также известная как расчетная схема балки Гербера. Первый пролет выполнен без шарнира, в то время как последующие секции содержат по одному шарниру. Кроме того, конструкция включает консольные свесы, что обеспечивает полное представление о ее динамической реакции при нагружении. Такая схема демонстрирует эффективное распределение опорных усилий вдоль балки.
Наклонная неразрезная балка с шарнирами Конструкция
| Параметры блока можно редактировать динамически | |
| Количество узлов | 8 |
| Количество линий | 7 |
| Количество стержней | 7 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 7 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,138 t |
| Размеры (метрические) | 7,000 x 2,333 x 0,000 m |
| Размеры (имперские) | 22.97 x 7.65 x 0 feet |
