На вкладке Сечение необходимо назначить сечение. Здесь вы также можете задать распределение сечения и выполнить поворот стержня.
Распределение сечения

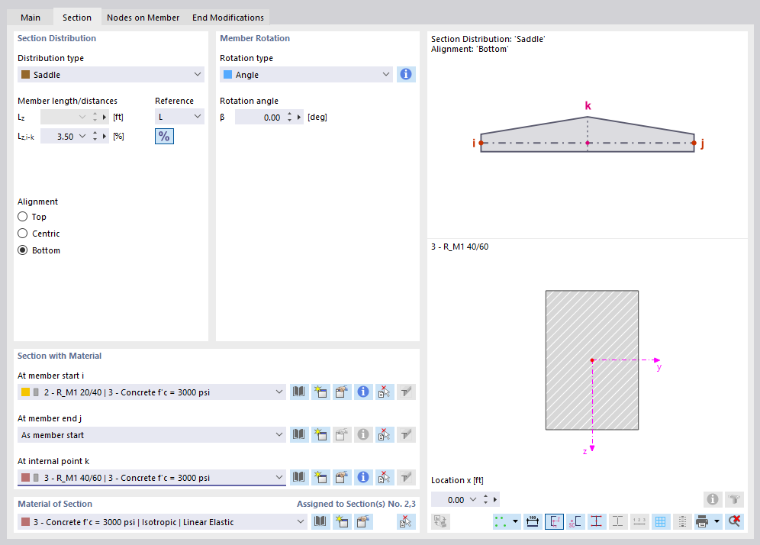

Распределение сечения определяет изменение сечения вдоль стержня. При предустановке 'Равномерно' принимается постоянное распределение по всей длине стержня. Для распределения с вутами или изменяющихся по участкам распределений список предлагает различные варианты на выбор.
В полях ввода 'Длина стержня/расстояния' вы можете задать точки определения областей. Параметры выбранного распределения показаны на графике символа справа. С помощью кнопки
вы можете переключаться между относительным и абсолютным вводом длин. Сечения в отдельных областях затем назначаются в разделе Сечение с материалом.
При неравномерном распределении сечения вы можете настроить 'Расстановку' верхнего и нижнего краёв. Действие трёх полей выбора также отображается на графике символа.

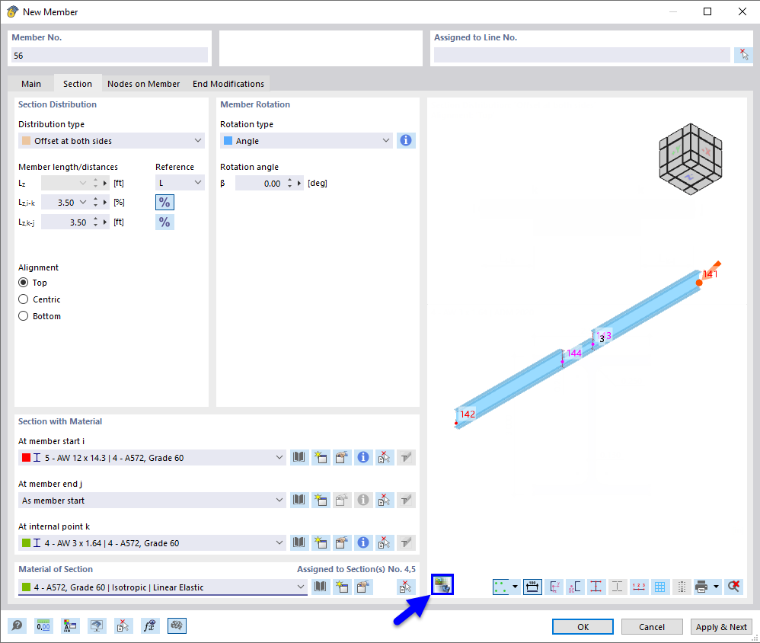

После назначения линии вы можете графически проверить расстановку сечений с помощью кнопки
.
Вут из параметризованных сечений и профилей RSECTION

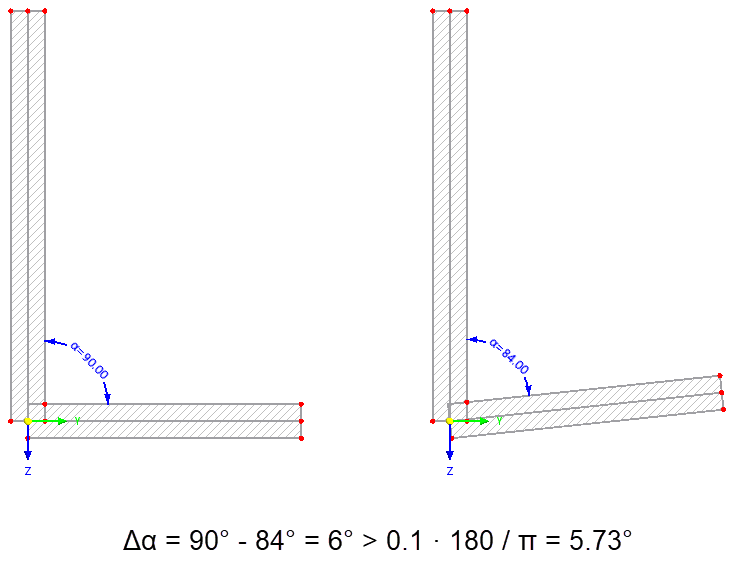

Как для сечений из библиотеки, так и для сечений из RSECTION необходимо учитывать, что разница углов между отдельными частями сечения вута должна быть меньше 0.1 rad (что соответствует ≈ 5.73°). Таким образом, положение частей сечения начального и конечного сечений может отличаться лишь незначительно; в противном случае в ходе стержня больше не имеется плоской поверхности. Например, при следующих начальном и конечном сечениях линейный ход вута не задан.
При вуте из сечений RSECTION конечное сечение должно быть копией начального сечения. Добавлять или удалять геометрические объекты, такие как точки или элементы, не допускается.
Дощатоклеёная балка
Для балок из дощатоклеёной древесины в списке доступны различные варианты реализации (см. рисунок Выбор распределения сечения):
- Изогнутый
- Балка двускатной крыши с наклонным нижним поясом и постоянной высотой
- Балка двускатной крыши с наклонным нижним поясом и постоянной высотой
- Рыбовидная балка

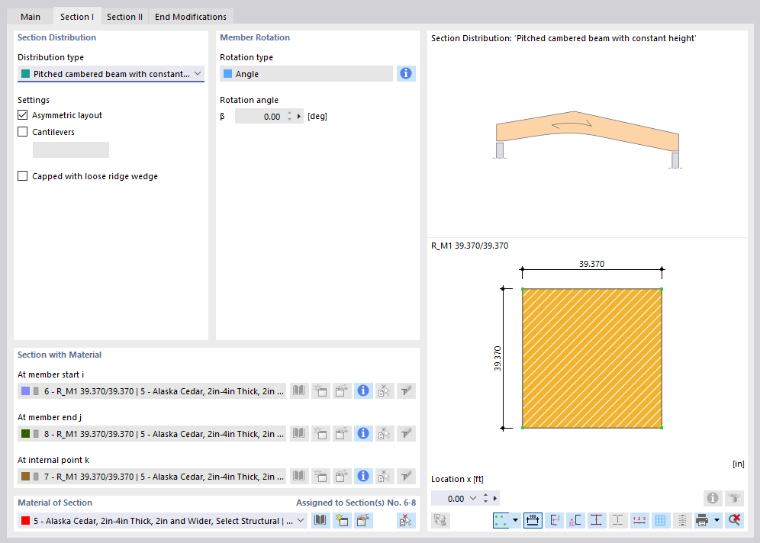

Данные вводятся здесь в две вкладки. На вкладке 'Сечение I' вы задаёте общую реализацию балки и указываете, имеется ли 'Асимметричное расположение' или существуют 'Консольные балки' на стержне.

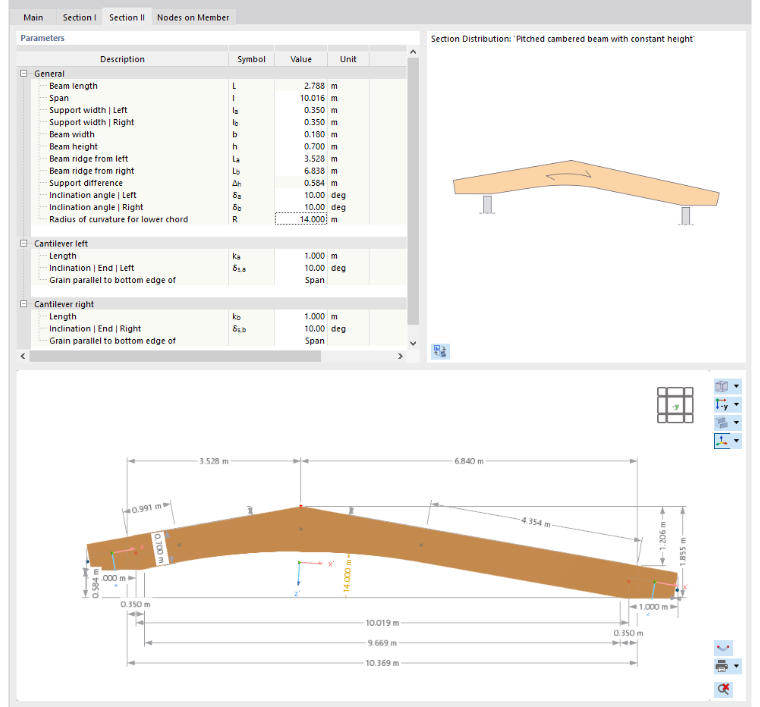

На вкладке 'Сечение II' затем задайте специфичные для балки параметры, такие как размеры, углы наклона, радиус кривизны или ориентация волокон.
На графике ниже отображаются отдельные параметры. Значение выбранной строки таблицы выделено цветом.
Сечение с материалом
В этом разделе стержню необходимо назначить сечение. Этим определяется жёсткость стержня. Вы можете выбрать сечение из списка или заново определить его с помощью кнопок
и
(см. главу Сечения).

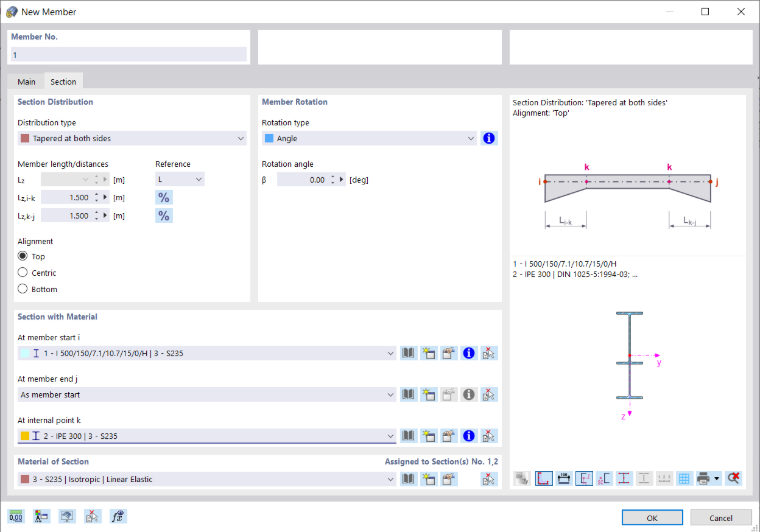

При равномерном распределении сечения для конца стержня и внутренней точки возможен только вариант 'Как начало стержня'. Для неравномерных распределений, напротив, вы можете выбрать или заново определить сечения 'На конце стержня j' и 'Во внутренней точке k' согласно схеме системы в списке (см. рисунок Стержень с двусторонним вутом сечения).
Материал сечения
Наряду с сечением материал определяет жёсткость стержня. Вы можете выбрать материал из списка или заново определить его с помощью кнопок
и
(см. главу Материалы).
Поворот стержня
Связанная со стержнем система координат xyz определена прямоугольной и правовинтовой (см. рисунок Стержень со смещением). Локальная ось x представляет собой ось тяжести стержня. Она соединяет начальный узел линии с конечным (положительное направление). Оси стержня y и z (соответственно u и v при несимметричных сечениях) представляют главные оси стержня.
Положение локальных осей y и z определяется следующим образом: ось y направлена под прямым углом к продольной оси x и параллельно глобальной плоскости XY. Положение оси z определяется согласно правилу правой руки. При этом компонент z' оси z всегда направлен «вниз» (в направлении гравитации) – независимо от того, направлена ли глобальная ось Z вверх или вниз. Если стержень расположен вертикально, локальная ось y выравнивается параллельно глобальной оси Y, а ось z определяется согласно правилу правой руки.
Для поворота стержня вы можете использовать различные варианты в списке.
- Угол: положительный угол β поворачивает оси y и z правовинтово вокруг продольной оси x.

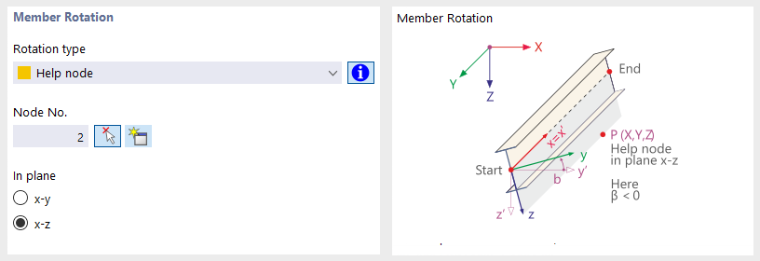

- Вспомогательный узел: задайте опорный узел и выберите плоскость стержня, которую нужно повернуть. 'В плоскости x-y' выравнивает ось y на вспомогательный узел, 'В плоскости x-z' — ось z стержня. Вспомогательный узел не должен лежать на прямой, определяемой осью стержня x.
- Внутрь: если стержень лежит на полилинии, вы можете равномерно выровнять оси y или z внутрь.
- Поверхность: задайте опорную поверхность и выберите плоскость стержня, которую нужно повернуть. 'В плоскости x-y' выравнивает ось y стержня перпендикулярно плоскости xy (то есть к оси z) поверхности, 'В плоскости x-z' — ось z стержня перпендикулярно плоскости xy поверхности.
