Таблица Узел – Опорные реакции отсутствует в протоколе результатов

Я попытался вывести таблицу «Узел – Опорные реакции» в протоколе результатов. К сожалению, в этой модели это больше невозможно.

Ответ:

Если таблица «Узлы – Опорные реакции» отсутствует в протоколе результатов, это часто связано с тем, что соответствующие результаты были отключены в Менеджере таблиц результатов.

Вывод в протокол результатов ориентируется на активные таблицы результатов. Если там отключены результаты по узлам, то таблица «Узлы – Опорные реакции» также не будет отображаться в протоколе результатов.

Решение

Откройте Менеджер таблиц результатов.
Активируйте соответствующие результаты по узлам или таблицу «Опорные реакции».
Обновите протокол результатов.

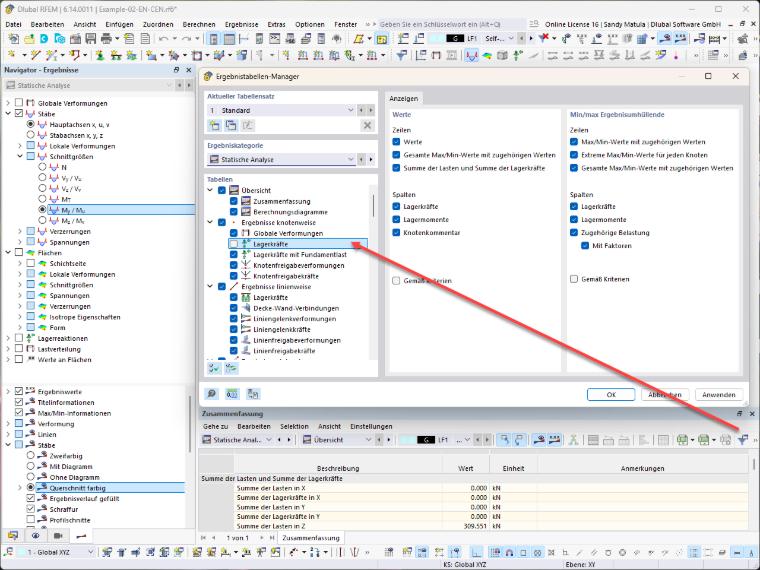

Рисунок показывает Менеджер таблиц результатов с деактивированными узловыми опорными реакциями в программе Dlubal.

Отображение менеджера таблиц результатов с отключенными опорными реакциями

После активации таблица снова будет выводиться в протоколе результатов.

Примечание: Видимость таблиц результатов в протоколе результатов напрямую связана с настройками в Менеджере таблиц результатов. Если таблицы там отключены, они также больше не доступны для вывода в протоколе результатов.
