La tabella "Nodi – Forze vincolari" è assente nella relazione di calcolo.

Ho provato a stampare la tabella "Nodi – Forze vincolari" nella relazione di calcolo. Purtroppo, in questo modello non è più possibile.

Risposta:

Se la tabella "Nodi – Forze vincolari" è assente nella relazione di calcolo, spesso ciò è dovuto al fatto che i corrispondenti risultati sono stati disattivati nel gestore delle tabelle dei risultati.

L'output nella relazione di calcolo si basa sulle tabelle dei risultati attivate. Se i risultati nodali sono disattivati, anche la tabella "Nodi – Reazioni vincolari" non verrà visualizzata nella relazione di calcolo.

Soluzione

Aprire il Gestore tabelle dei risultati.
Attivare i risultati nodali corrispondenti o la tabella "Forze vincolari".
Aggiornare la relazione di calcolo.

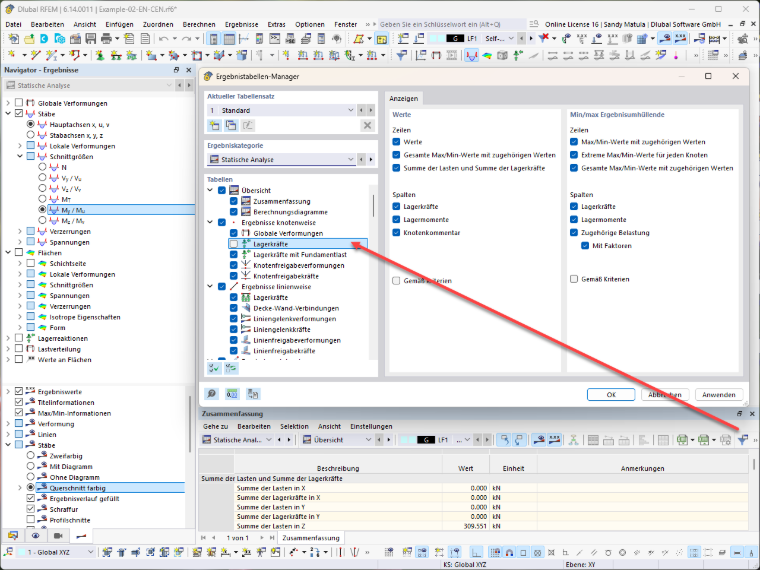

Figura mostra il Gestore tabelle dei risultati con le forze vincolari per nodo disattivate nel software Dlubal.

Visualizzazione Gestore tabelle dei risultati con Forze vincolari disattivate

Dopo l'attivazione, la tabella verrà nuovamente emessa nella relazione di calcolo.

Nota:
La visibilità delle tabelle dei risultati nella relazione di calcolo è direttamente collegata alle impostazioni del gestore delle tabelle dei risultati. Se una tabella viene disattivata nel gestore, non sarà più disponibile per l'inserimento nella relazione di calcolo.
