Modelação de armadura mista em lajes de betão com fibras de aço

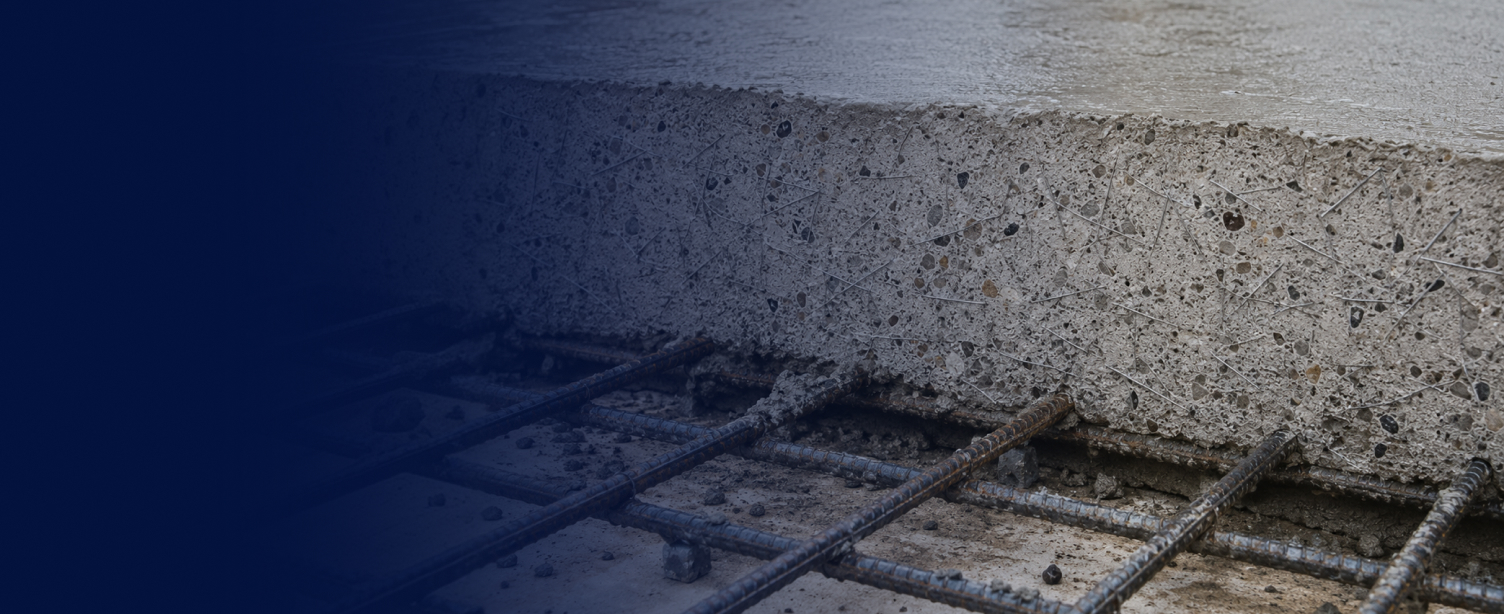

As lajes de fundação industriais em betão com fibras de aço, combinadas com aço de armadura, representam um desafio estrutural especial: O comportamento estrutural resulta da interação entre betão, fibras de aço e armadura convencional, descrita através de leis de material não lineares. Soluções de software antigas não conseguiam representar este comportamento compósito num único modelo. Em projetos como uma fábrica de baterias com 400 metros de comprimento, a enorme extensão da estrutura — com cargas variáveis e zonas de alta solicitação ao longo de todo o comprimento — exigiu uma abordagem de modelação que permitisse verificar com precisão tanto os assentamentos diferenciais como as respostas de deformação não lineares. Cálculos próprios em Excel apenas podiam cobrir uma parte das verificações necessárias, tornando indispensável uma solução de EF eficiente.
Fluxo de trabalho não linear no RFEM 6 para betão com fibras de aço e interação solo-estrutura
O RFEM 6 oferece ao gabinete de engenharia Müller & Lobisch a possibilidade de modelar completamente lajes de betão com fibras de aço num único ambiente de EF. Frank Lobisch define diagramas tensão-deformação definidos pelo utilizador para betão com fibras de aço e betão normal diretamente no RFEM 6 — incluindo o ramo descendente da curva do material, que ele introduziu no software em estreita colaboração com a equipa de desenvolvimento da Dlubal. O modelo de material não linear para betão com fibras de aço é ligado de forma contínua a modelos de solo não lineares, criando assim um espaço de verificação alargado para os estados limites determinantes. A maior parte das verificações de dimensionamento necessárias é realizada no RFEM 6; verificações complementares são efetuadas, se necessário, através de cálculos próprios em Excel.
Vantagens da utilização do software Dlubal
- Armadura mista num único modelo — O RFEM 6 liga modelos de material não lineares para betão com fibras de aço com armadura convencional em varão num único ambiente, permitindo assim um dimensionamento preciso do compósito.
- Máxima liberdade de modelação — desde ligações individuais até lajes industriais com 400 metros de comprimento, o RFEM 6 representa cada escala de forma consistente e contínua.
- Interação solo-estrutura não linear — o acoplamento direto de modelos de material não lineares com modelos de solo não lineares abre novas possibilidades para verificações de fundações e análises de assentamentos.
- Fluxo de trabalho de verificação eficiente — a maior parte das verificações estruturais necessárias é realizada no RFEM 6, reduzindo o esforço manual e garantindo cálculos consistentes e rastreáveis.
