Modelowanie zbrojenia kombinowanego w płytach fundamentowych z betonu zbrojonego włóknami stalowymi

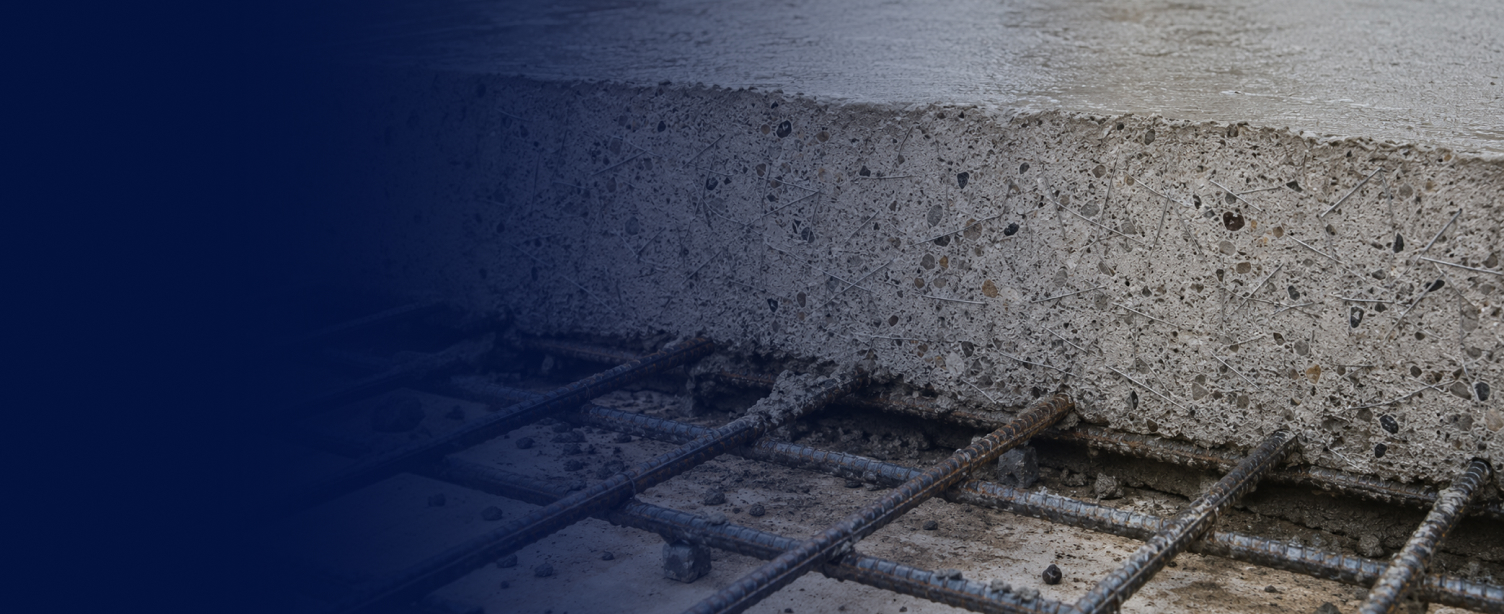

Przemysłowe płyty fundamentowe z betonu zbrojonego włóknami stalowymi, w połączeniu ze stalą zbrojeniową, stanowią szczególne wyzwanie konstrukcyjne: Zachowanie konstrukcji wynika ze współdziałania betonu, włókien stalowych i konwencjonalnego zbrojenia stalowego, które jest opisywane przez nieliniowe prawa materiałowe. Starsze rozwiązania programowe nie mogły odwzorować tego zachowania zespolonego w jednym modelu. W przypadku projektów takich jak fabryka ogniw akumulatorowych o długości 400 metrów, ogromne rozmiary budowli — ze zmiennymi obciążeniami i silnie obciążonymi obszarami na całej długości — wymagały podejścia do modelowania, które umożliwia precyzyjną weryfikację zarówno różnic osiadania, jak i nieliniowych reakcji odkształceniowych. Własne obliczenia w programie Excel mogły pokryć tylko część wymaganych dowodów, dlatego wydajne rozwiązanie MES było niezbędne.
Nieliniowy przepływ pracy w RFEM 6 dla betonu zbrojonego włóknami stalowymi i interakcji podłoże-konstrukcja
RFEM 6 oferuje biuru inżynierskiemu Müller & Lobisch możliwość pełnego modelowania płyt fundamentowych z betonu zbrojonego włóknami stalowymi w jednym środowisku MES. Frank Lobisch definiuje niestandardowe wykresy naprężenie-odkształcenie dla betonu zbrojonego włóknami stalowymi i betonu zwykłego bezpośrednio w RFEM 6 — włącznie z opadającą gałęzią krzywej materiałowej, którą wprowadził do oprogramowania w ścisłej współpracy z zespołem deweloperskim Dlubal. Nieliniowy model materiałowy dla betonu zbrojonego włóknami stalowymi jest płynnie łączony z nieliniowymi modelami gruntu, tworząc rozszerzone spektrum weryfikacji dla decydujących stanów granicznych. Większa część wymaganych dowodów wymiarowania jest prowadzona w RFEM 6; dowody uzupełniające są w razie potrzeby realizowane za pomocą własnych obliczeń w Excelu.
Korzyści wynikające z zastosowania oprogramowania Dlubal
- Zbrojenie kombinowane w jednym modelu — RFEM 6 łączy nieliniowe modele materiałowe dla betonu zbrojonego włóknami stalowymi z konwencjonalnym zbrojeniem prętami stalowymi w jednym środowisku, umożliwiając precyzyjne wymiarowanie zespolone.
- Maksymalna swoboda modelowania — od pojedynczych połączeń po płyty fundamentowe hal przemysłowych o długości 400 metrów, RFEM 6 odwzorowuje każdą skalę w sposób spójny i ciągły.
- Nieliniowa interakcja podłoże-konstrukcja — bezpośrednie sprzężenie nieliniowych modeli materiałowych z nieliniowymi modelami gruntu otwiera nowe możliwości dla dowodów posadowienia i analiz osiadania.
- Efektywny przepływ weryfikacji — przeważająca część wymaganych dowodów konstrukcyjnych jest prowadzona w RFEM 6, co redukuje nakład pracy ręcznej i zapewnia spójne, zrozumiałe obliczenia.
