Para a Análise estática e a análise da estrutura de fachada, foi utilizado o RFEM 6 da Dlubal Software. O software foi empregado para investigar diversos elementos de fachada, como fachadas pilar-viga, guarda-corpos, sistemas de revestimento, coberturas e outros componentes estruturais. O foco deste projeto é um revestimento vertical de fachada na área do canto do edifício.

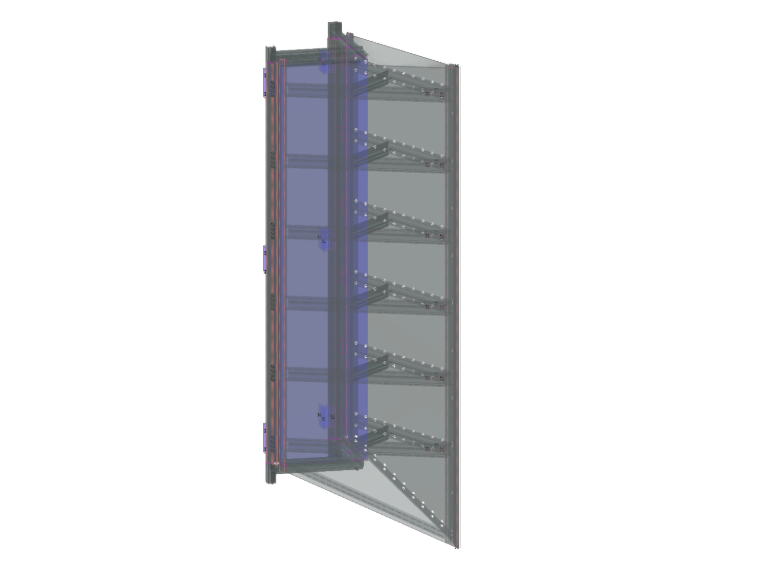

O revestimento do canto é composto por dois componentes essenciais. O primeiro componente é uma estrutura de pórtico de alumínio portante com uma chapa de alumínio interna e uma chapa de aço externa. Esta estrutura é fixada e vedada na fachada pilar-viga e serve como estrutura de apoio para o revestimento arquitetônico. O segundo componente é o próprio revestimento do canto. Ele consiste em uma estrutura triangular de duas chapas de alumínio, que são interligadas por meio de perfis de alumínio. Os componentes individuais são conectados entre si por meio de ligações coladas estruturais e parafusos soldados.

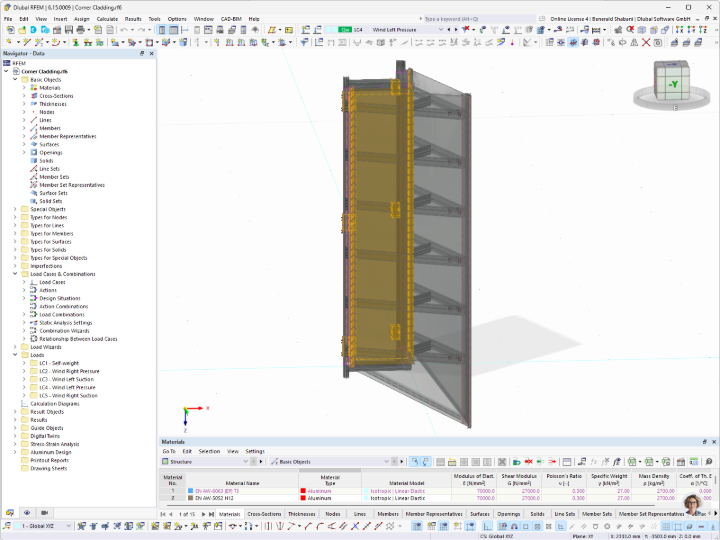

Com o RFEM 6, foi criado um modelo estrutural detalhado do revestimento do canto. Dessa forma, foi possível otimizar, entre outros aspectos, as dimensões dos perfis de alumínio e as espessuras das chapas, bem como a disposição de parafusos e pinos. Também as reforços das chapas e as dimensões das ligações coladas estruturais foram investigados no âmbito do cálculo.
Uma vantagem essencial da modelagem no RFEM 6 foi a possibilidade de converter barras em elementos de superfície. Com isso, foi possível representar as geometrias de perfil e suas ligações de forma mais detalhada. Isso permitiu uma avaliação mais precisa das tensões locais e do comportamento estrutural das ligações, mantendo, ao mesmo tempo, uma integração consistente no modelo completo.
As ligações coladas estruturais foram modeladas com o auxílio de acoplamentos rígidos em combinação com articulações de linha. Dessa forma, foi possível considerar de modo realista a rigidez das ligações coladas e a transferência de carga resultante entre os componentes estruturais conectados.

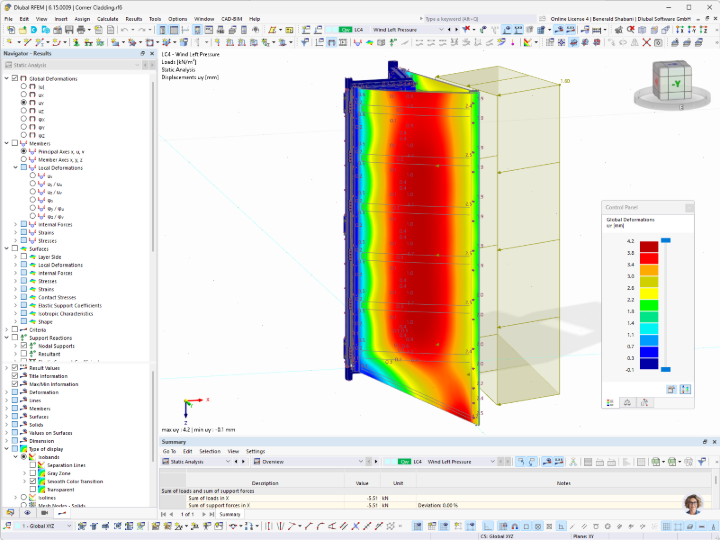

A combinação de modelos de superfície detalhados e modelos de barra simplificados mostrou-se particularmente eficiente. Áreas com requisitos elevados de precisão puderam ser modeladas detalhadamente por meio de superfícies, enquanto para áreas menos críticas foram utilizados modelos de barra simplificados. Assim, foi possível realizar tanto verificações locais quanto um cálculo global eficiente. O resultado foi um revestimento de canto otimizado em termos de capacidade de carga, rigidez e exequibilidade.

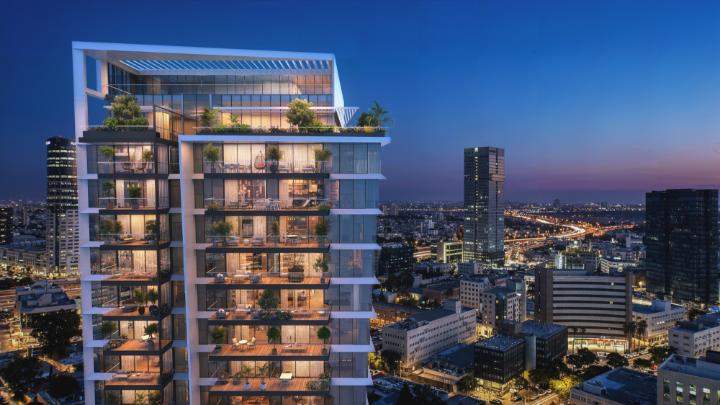

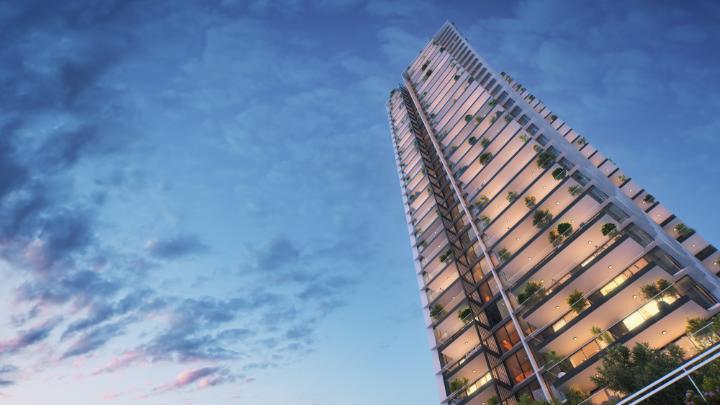

| Local | Israel, Tel Aviv Jaffa |
| Cálculo estático | Eshet Clario |
