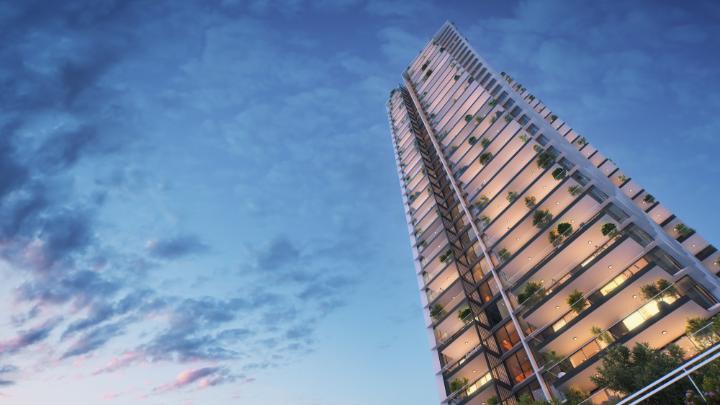

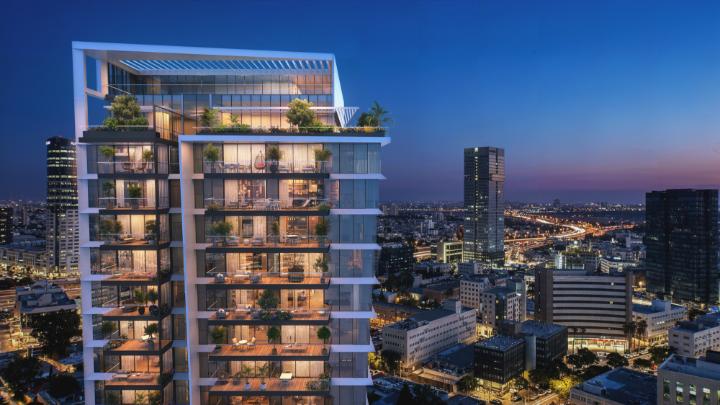

Věž Mazeh v Tel Avivu v Izraeli

Pro statickou analýzu a posouzení konstrukce fasády byl použit RFEM 6 od Dlubal Software. Software byl využit k prozkoumání různých fasádních prvků, jako jsou pfosten-riegel fasády, zábradlí, obkladové systémy, přístřešky a další konstrukční díly. Těžištěm tohoto projektu je vertikální fasádní obklad v rohové oblasti budovy.

Rohový obklad se skládá ze dvou podstatných komponent. První komponentou je nosný hliníkový rám s vnitřním hliníkovým plechem a vnější ocelovou deskou. Tento rám je upevněn a utěsněn na pfosten-riegel fasádě a slouží jako podpůrná konstrukce pro architektonický obklad. Druhou komponentou je samotný rohový obklad. Skládá se z trojúhelníkové konstrukce ze dvou hliníkových plechů, které jsou navzájem spojeny pomocí hliníkových profilů. Jednotlivé konstrukční díly jsou spojeny strukturními lepenými spoji a přivařenými kolíky.

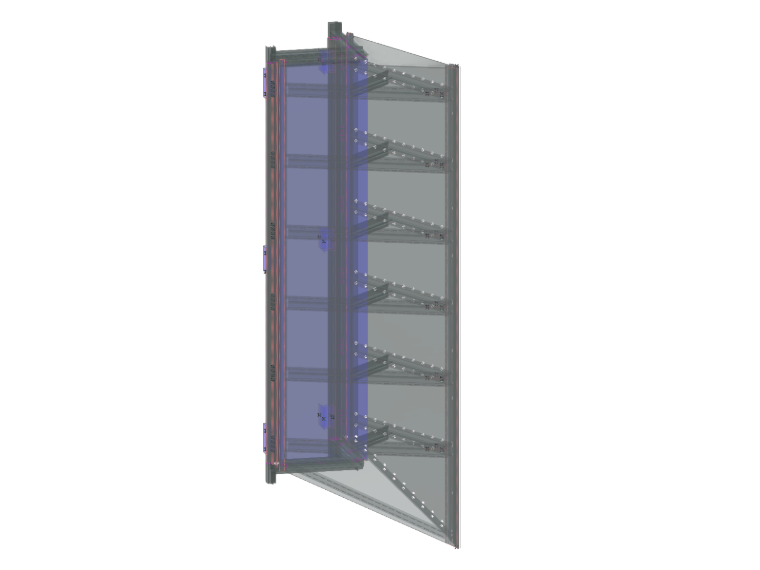

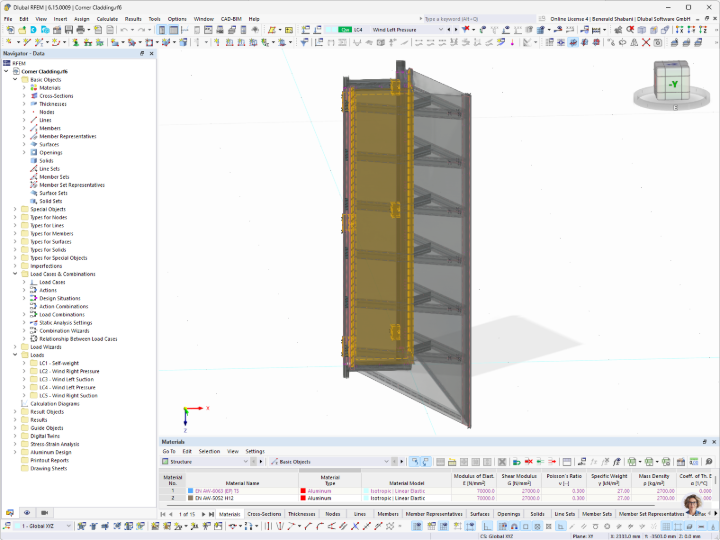

V RFEM 6 byl vytvořen detailní statický model rohového obkladu. Tím bylo mimo jiné možné optimalizovat rozměry hliníkových profilů a tloušťky plechů jakož i uspořádání šroubů a kolíků. Rovněž výztuhy plechů a rozměry strukturních lepených spojů byly v rámci výpočtu prozkoumány.

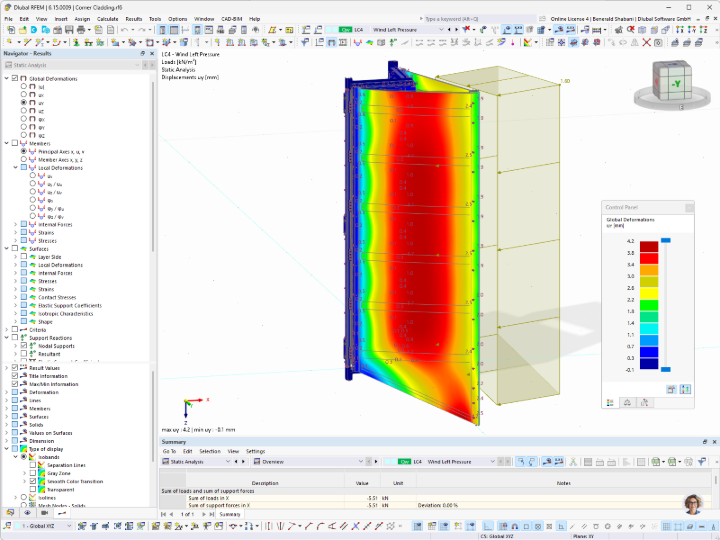

Významnou výhodou modelování v RFEM 6 byla možnost převodu prutů na plošné prvky. Tím mohly být geometrie profilů a jejich přípoje znázorněny detailněji. To umožnilo přesnější posouzení lokálních napětí a chování nosné konstrukce spojů při současném konzistentním začlenění do celkového modelu.

Strukturní lepené spoje byly modelovány pomocí tuhých vazeb v kombinaci s liniovými klouby. Tímto způsobem mohla být tuhost lepených spojů a z ní vyplývající přenos zatížení mezi spojenými konstrukčními díly realisticky zohledněn.

Kombinace detailních plošných modelů a zjednodušených prutových modelů se přitom ukázala jako zvláště efektivní. Oblasti se zvýšenými požadavky na přesnost mohly být detailně modelovány pomocí ploch, zatímco pro méně kritické oblasti byly použity zjednodušené prutové modely. Tak bylo možné provést jak lokální posouzení, tak efektivní globální výpočet. Výsledkem byl rohový obklad optimalizovaný z hlediska únosnosti, tuhosti a proveditelnosti.
