Para el análisis estático y el análisis de la estructura de fachada se utilizó RFEM 6 de Dlubal Software. El software se empleó para examinar diversos elementos de fachada como fachadas de montantes y travesaños, barandillas, sistemas de revestimiento, marquesinas y otros componentes estructurales. El centro de este proyecto es un revestimiento vertical de fachada en la zona de esquina del edificio.

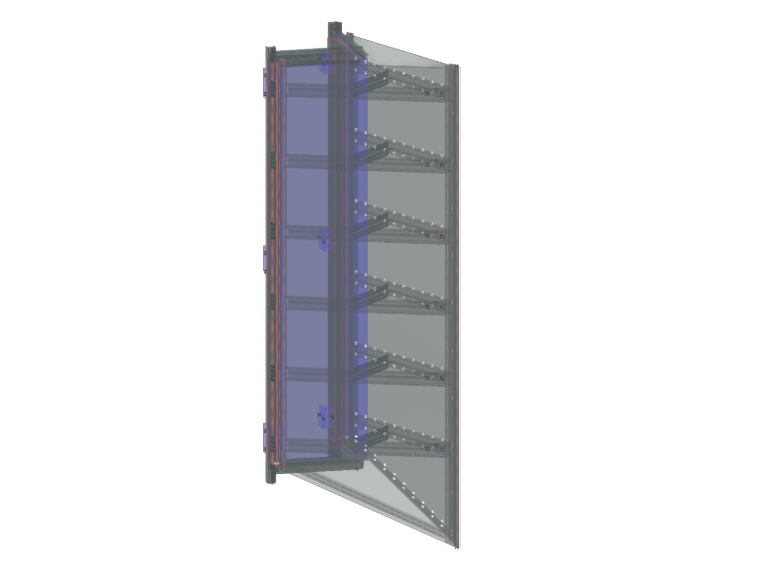

El revestimiento de esquina consta de dos componentes esenciales. El primer componente forma un marco de aluminio portante con una chapa de aluminio interior y una placa de acero exterior. Este marco se fija y sella a la fachada de montantes y travesaños y sirve como estructura de apoyo para el revestimiento arquitectónico. El segundo componente es el propio revestimiento de esquina. Consiste en una construcción triangular de dos chapas de aluminio que están unidas entre sí mediante perfiles de aluminio. Los componentes individuales se conectan entre sí mediante conexiones encoladas estructurales y tornillos soldados.

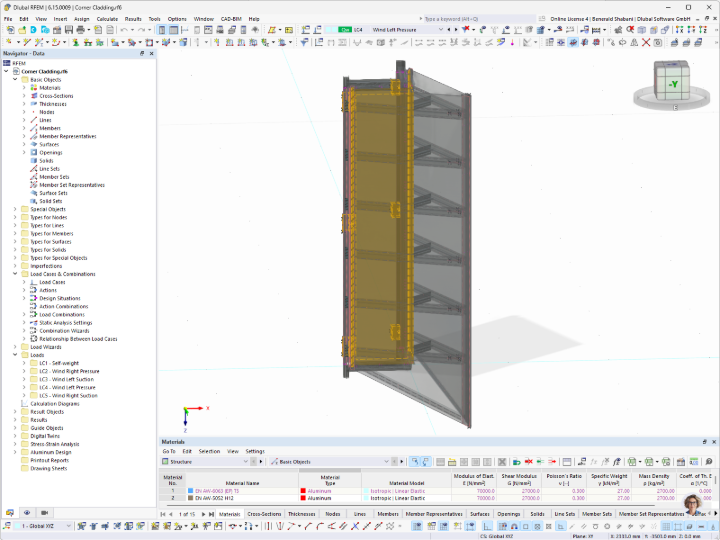

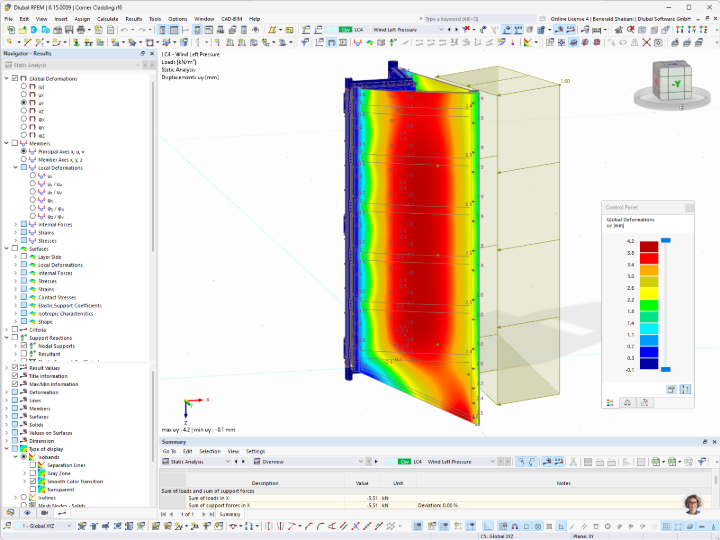

Con RFEM 6 se creó un modelo estructural detallado del revestimiento de esquina. De este modo se pudieron optimizar, entre otras cosas, las dimensiones de los perfiles de aluminio y los espesores de las chapas, así como la disposición de tornillos y pernos. También se examinaron las rigidizaciones de las chapas y las dimensiones de las conexiones encoladas estructurales en el marco del cálculo.
Una ventaja esencial del modelado en RFEM 6 fue la posibilidad de convertir barras en elementos de superficie. De este modo se pudieron representar de forma más detallada las geometrías de las secciones y sus uniones. Esto permitió una evaluación más precisa de las tensiones locales y del comportamiento estructural de las uniones, manteniendo al mismo tiempo una integración consistente en el modelo global.
Las conexiones encoladas estructurales se modelaron mediante acoplamientos rígidos en combinación con articulaciones lineales. De esta forma se pudo considerar de manera realista la rigidez de las conexiones encoladas y la consiguiente transmisión de cargas entre los componentes estructurales unidos.
La combinación de modelos de superficies detallados y modelos de barra simplificados resultó especialmente eficiente. Las zonas con mayores requisitos de precisión pudieron modelarse detalladamente mediante superficies, mientras que para zonas menos críticas se utilizaron modelos de barra simplificados. Así se pudieron realizar tanto cálculos locales como un cálculo global eficiente. El resultado fue un revestimiento de esquina optimizado en cuanto a capacidad de carga, rigidez y viabilidad de ejecución.
| Lugar | Israel, Tel Aviv Jaffa |
| Cálculo estático | Eshet Clario |
