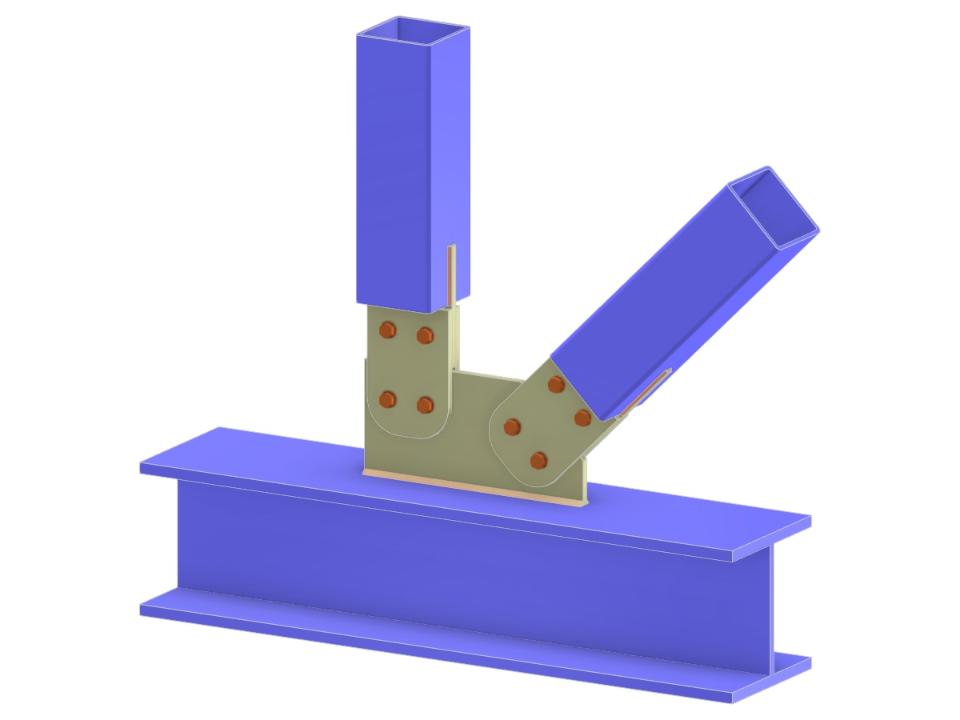

Este modelo apresenta uma estrutura treliçada com ligações diagonais e verticais às cordas através de chapas de nó. Os componentes principais incluem chapas de extremidade recortadas e chapas de cobertura, que são aparafusadas entre si. O sistema de ligação é caracterizado por uma configuração de nó em N utilizando secções tubulares, especificamente perfis RHS ligados a um perfil H. Esta configuração garante estabilidade e uma transferência de carga eficiente em aplicações estruturais.
Treliça Ligação N | Ligação de Diagonal e Vertical ao Banzo via Chapa de Gusset, Lingueta e Chapas de Cobertura
| Número de nós | 5 |
| Número de linhas | 4 |
| Número de barras | 4 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,095 t |
| Dimensões (métricas) | 0,965 x 0,790 x 0,000 m |
| Dimensões (imperiais) | 3.17 x 2.59 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
