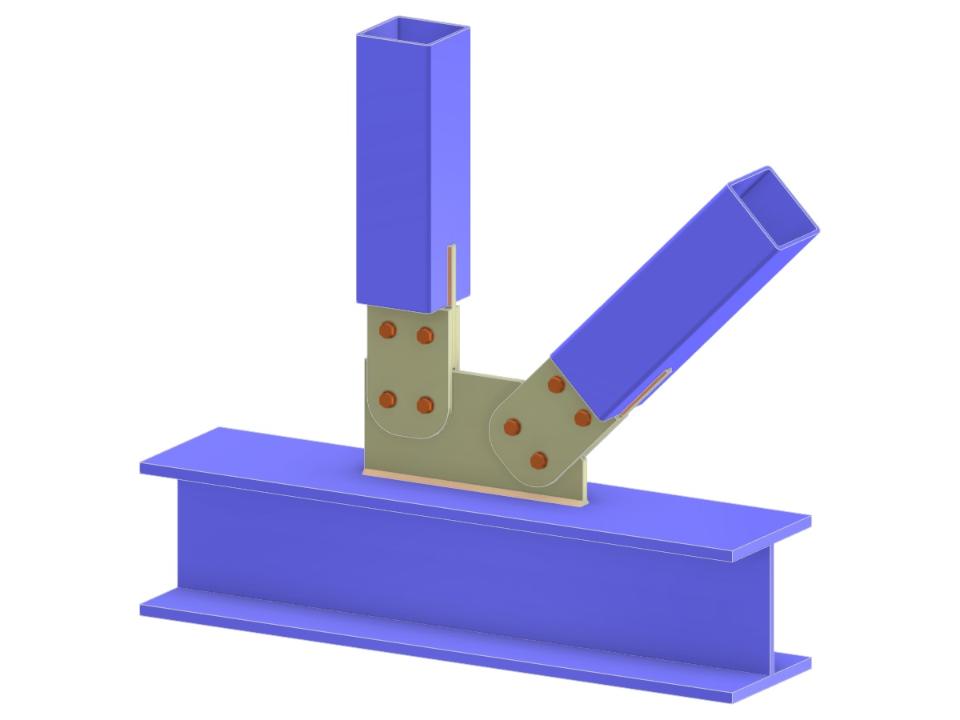

Tento model představuje příhradovou konstrukci s diagonálním a svislým připojením k pásům pomocí styčníkových plechů. Mezi klíčové komponenty patří vroubkované plechy s perem a krycí plechy, které jsou sešroubovány. Styčníkový systém je charakterizován konfigurací N-styčníku s použitím dutých průřezů, konkrétně RHS profilů připojených k H-profilu. Tato konfigurace zajišťuje stabilitu a efektivní přenos zatížení v nosných konstrukcích.
Spoj příhradového N-styčníku | Připojení diagonály a svislice k pásu pomocí styčníkového plechu, jazýčkového plechu a krycích plechů
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,095 t |
| Rozměry (metrické) | 0,965 x 0,790 x 0,000 m |
| Rozměry (imperiální) | 3.17 x 2.59 x 0 feet |
