Ten model przedstawia konstrukcję kratownicy z połączeniami krzyżulców i słupków z pasami za pomocą blach węzłowych. Kluczowe elementy obejmują blachy czołowe z wycięciami oraz nakładki, które są ze sobą skręcane. System węzłów charakteryzuje się konfiguracją złącza typu N z wykorzystaniem profili zamkniętych, a konkretnie profili RHS połączonych z profilem H. Taka konfiguracja zapewnia stateczność i efektywne przenoszenie obciążeń w zastosowaniach konstrukcyjnych.

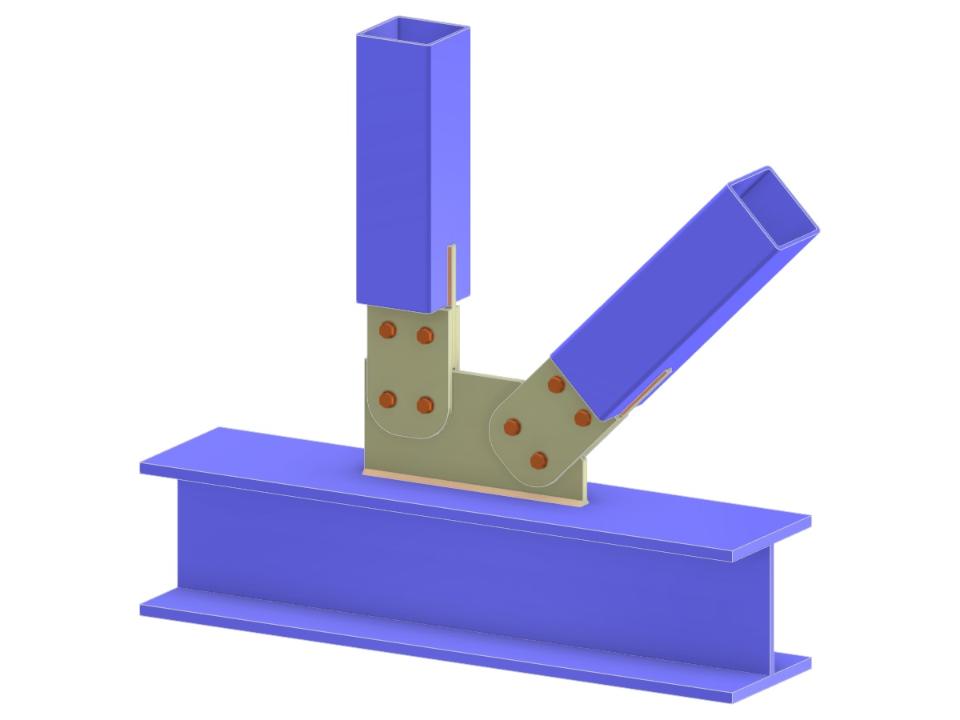

Węzeł kratownicy typu N | Połączenie krzyżulca i słupka z pasem za pomocą blachy węzłowej, blachy widełkowej i nakładek
| Liczba węzłów | 5 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,095 t |
| Wymiary (metryczne) | 0,965 x 0,790 x 0,000 m |
| Wymiary (imperialne) | 3.17 x 2.59 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
