预应力混凝土构件

预应力混凝土单元描绘了预应力筋所在的混凝土截面。它可以是具有预应力混凝土截面的杆件（预应力混凝土梁），或是具有截面厚度的面（预应力混凝土板）。

前提条件

杆件

杆件建模的前提条件如下：

• 杆件类型为梁或肋
• 截面类型为厚壁 I、厚壁 II或来自 RSECTION（前提是基于 FEA 的"厚壁"）
• 材料为混凝土

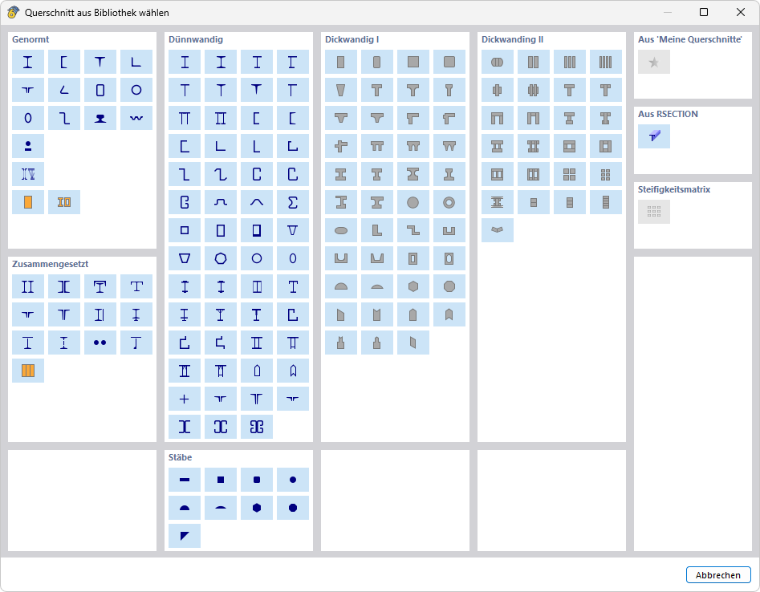

预应力混凝土梁的截面类型

面

面建模的前提条件如下：

• 几何类型为平面或管
• 材料为混凝土

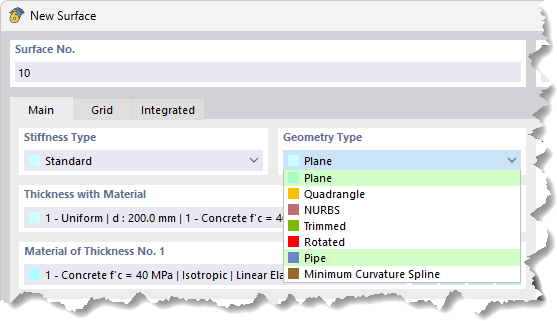

预应力混凝土梁的几何类型

输入

在输入预应力混凝土单元时，需要区分对象类型——杆件或面。

杆件

您可以像往常一样为预应力混凝土截面的杆件建模：

1. 定义杆件的线。
2. 为该线分配一个杆件。
3. 在"新建杆件"对话框的"基本"选项卡中，指定杆件类型。
4. 在"截面"选项卡中，定义带材料的截面。

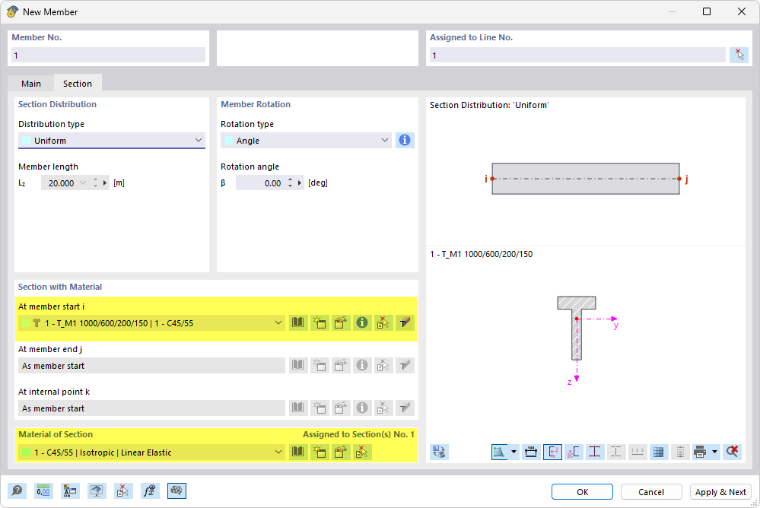

Querschnitt und Material definieren

确定预应力混凝土梁的截面，例如：

• 创建一个新的截面，
• 在"新建截面"对话框中，使用按钮 打开库，
• 选择截面系列，以及
• 指定几何参数。

确定预应力混凝土梁的材料。这里，按钮 也有助于在库中选择材料。

"截面和材料"对话框部分在 RFEM 手册的 截面 章节中进行了描述。

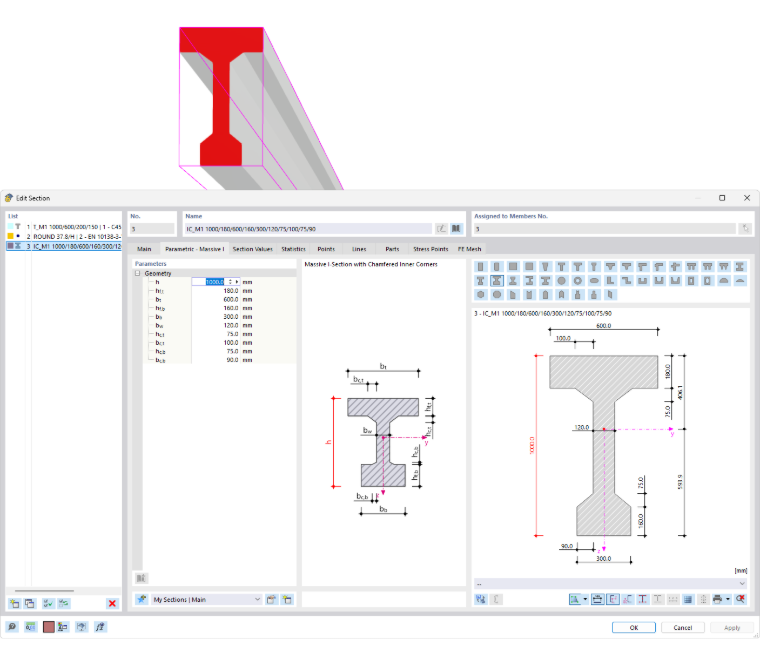

Parametrischer Spannbetonquerschnitt

面

您可以像往常一样为预应力混凝土单元的面建模：

1. 定义面的边界线。
2. 打开新建面对话框（"新建面 → 平面"或"新建面 → 管"）。
3. 分配边界线。
4. 指定带材料的厚度和材料。使用按钮 可以在库中选择混凝土标号。

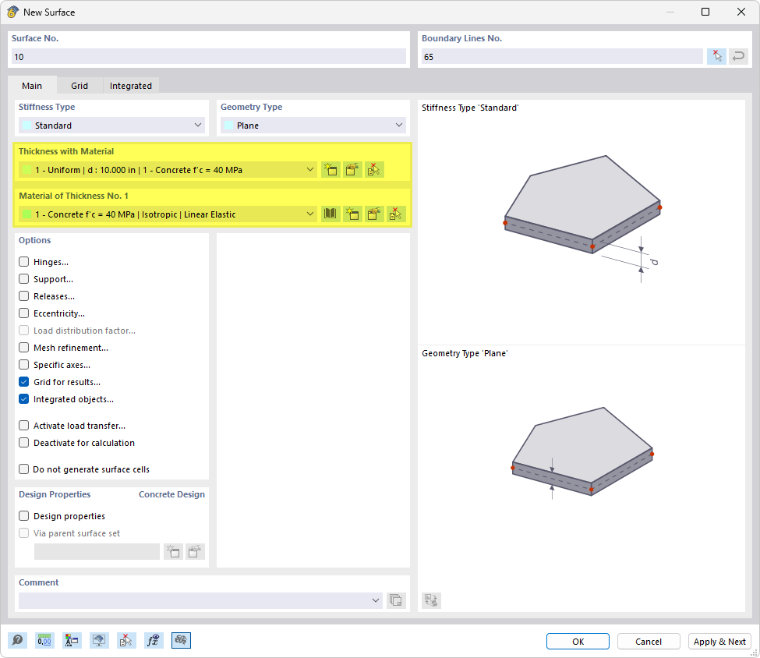

定义厚度和材料

"带材料的厚度"对话框部分在 RFEM 手册的 面 章节中进行了描述。
