Uwzględnianie paneli usztywniających oraz stężeń przeciwskrętnych w analizie statycznej, stateczności i analizie modalnej

Czy można uwzględniać panele usztywniające i stężenia przeciwskrętne w ogólnym obliczeniu?

Odpowiedź:

Tak, pola ścinania i łożyska obrotowe można uwzględniać nie tylko w dodatkach do wymiarowania, ale również w analizie statyki, stateczności i modalnej.

Można to ustawić w ramach modyfikacji struktury. Następujący wpis w podręczniku opisuje odpowiednie wprowadzenie:

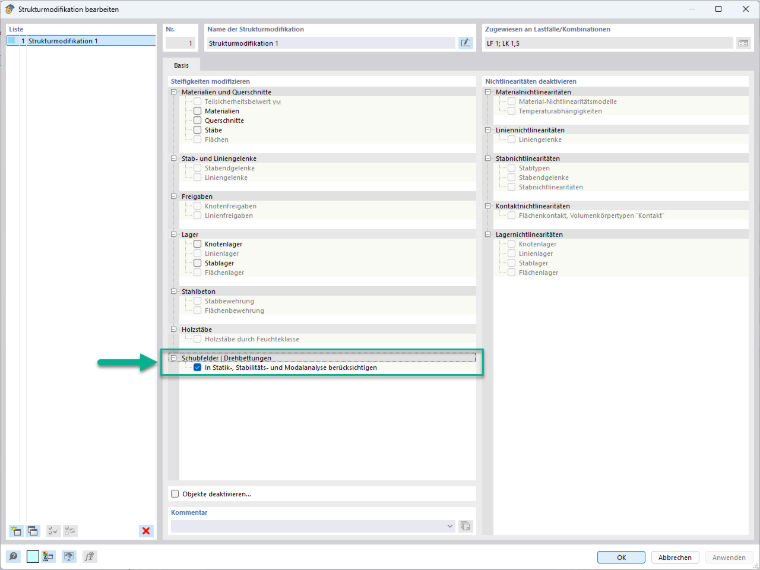

Poniższy obrazek pokazuje wprowadzenie do aktywacji uwzględnienia pól ścinania i łożysk obrotowych:

FAQ 005654 | Okno dialogowe programu RFEM do modyfikacji konstrukcji z aktywną opcją dla paneli usztywniających i stężeń przeciwskrętnych, umożliwiającą uwzględnianie odkształceń w analizie statycznej, analizie stateczności i analizie modalnej.
Modyfikacja konstrukcji z uwagi na panele usztywniające i stężenia przeciwskrętne

Ważne

Należy pamiętać, że włączenie tej opcji tworzy globalne podpory, które również przenoszą obciążenia. Mogą one na przykład przenosić powstające obciążenia poziome wynikające z działania wiatru, nie przekazując ich do systemu.
