Schubfelder und Drehbettungen in Statik-, Stabilitäts- und Modalanalyse berücksichtigen

Kann man Schubfelder und Drehbettungen auch in der globalen Berechnung berücksichtigen?

Antwort:

Ja, Schubfelder und Drehbettungen können Sie nicht nur in den Bemessungs-Add-Ons, sondern ebenfalls in der Statik-, Stabilitäts- und Modalanalyse berücksichtigen.

Einstellbar ist dies innerhalb der Strukturmodifikationen. Folgender Handbucheintrag beschreibt die zugehörige Eingabe:

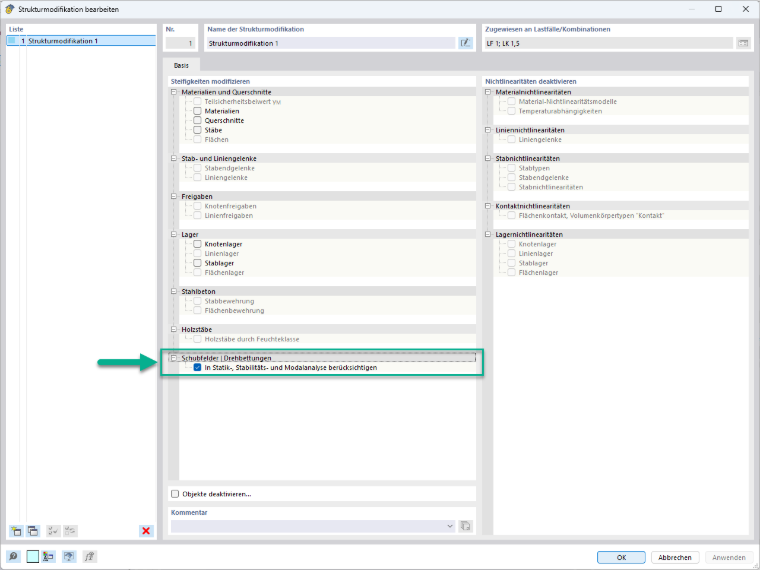

Nachfolgendes Bild zeigt die Eingabe für die Aktivierung der Berücksichtigung von Schubfeldern und Drehbettungen:

FAQ 005654 | RFEM-Dialog zur Strukturmodifikation mit aktivierter Option für Schubfelder und Drehbettungen, wodurch Verformungen in Statik-, Stabilitäts- und Modalanalysen berücksichtigt werden.
Strukturmodifikation aufgrund der Schubfelder und Drehbettungen

Wichtig

Zu beachten ist, dass durch die Aktivierung dieser Option globale Lagerungen geschaffen werden, welche ebenfalls Lasten ableiten. Diese können beispielsweise die entstehenden horizontallasten aus Windbeanspruchung abtragen, ohne diese an das System weiterzugeben.
