Considerazione dei campi di taglio e dei vincoli rotazionali in analisi statica, di stabilità e modale

È possibile considerare anche i pannelli di taglio e i vincoli rotazionali nel calcolo globale?

Risposta:

Sì, i campi di taglio e le cerniere di torsione possono essere considerati non solo nei componenti aggiuntivi di progettazione, ma anche nell'analisi statica, di stabilità e modale.

Questo può essere impostato nelle modifiche della struttura. La seguente voce di manuale descrive l'input corrispondente:

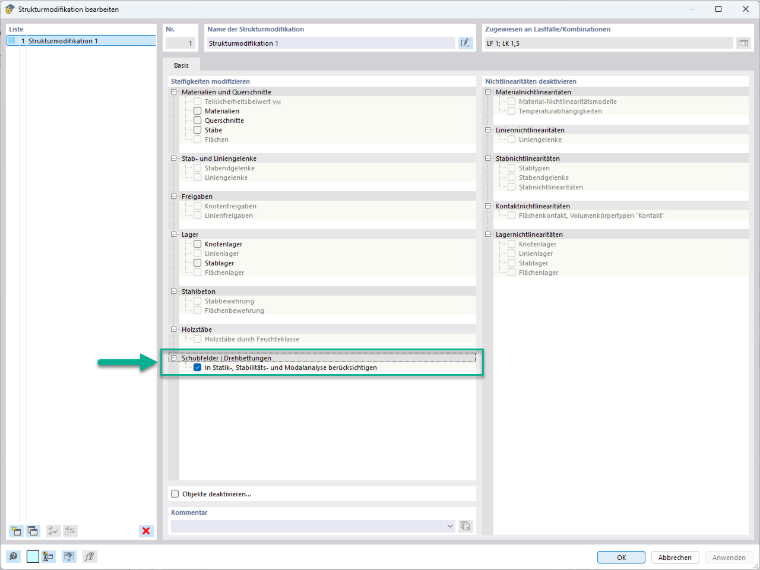

L'immagine seguente mostra l'inserimento per l'attivazione della considerazione dei campi di taglio e delle cerniere di torsione:

Modifica delle rigidezze nei piani di taglio e vincoli rotazionali
Modifica della struttura dovuta ai pannelli di taglio e alle rigidezze di rotazione

Importante

Va notato che l'attivazione di questa opzione crea supporti globali che deviano anche i carichi. Questi possono ad esempio sostenere i carichi orizzontali risultanti dalla pressione del vento, senza trasmetterli al sistema.
