Pytanie:
Jak mogę uwzględnić otwory w prętach ze stali?
Odpowiedź:
Do obliczania prętów można w programach RSTAB i RFEM definiować przekroje, które tworzą pręt z regularnie rozmieszczonymi otworami (okrągłymi lub w kształcie plastra miodu).
- Jeśli chcesz umieścić pojedynczy otwór w belce stalowej, można zastosować funkcję 'Rozłóż pręt na powierzchnię', a następnie umieścić otwór jako okrągły otwór w powierzchni środnika.

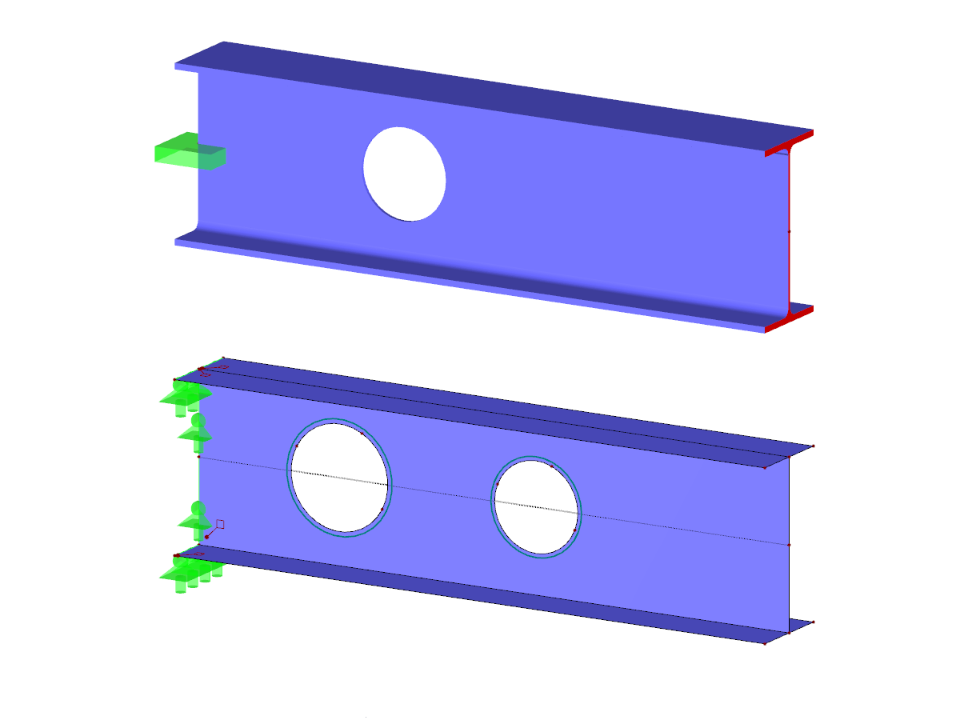

Model wykorzystany w
Pręty z otworami
| Liczba węzłów | 22 |
| Liczba linii | 20 |
| Liczba prętów | 2 |
| Liczba powierzchni | 5 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,594 t |
| Wymiary (metryczne) | 2,200 x 0,300 x 1,381 m |
| Wymiary (imperialne) | 7.22 x 0.98 x 4.53 feet |
| Wersja programu | 5.23.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
