Domanda:
Come posso considerare i fori nelle aste in acciaio?
Risposta:

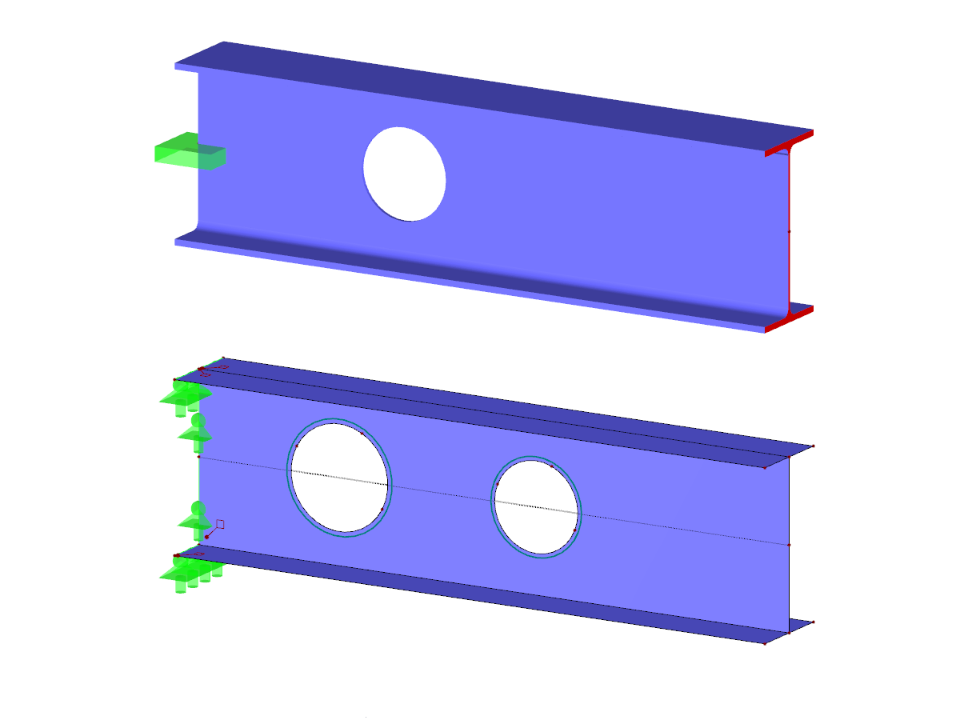

Per il calcolo delle aste, è possibile definire in RSTAB e RFEM sezioni che generano un'asta con aperture disposte regolarmente (circolari o a nido d'ape). Se si desidera posizionare una singola apertura in una trave in acciaio, è possibile utilizzare la funzione 'Scomponi asta in superficie' e quindi collocare l'apertura come apertura circolare nella superficie dell'anima.
Modello utilizzato in
Aste con Fori
| Numero di nodi | 22 |
| Numero di linee | 20 |
| Numero di aste | 2 |
| Numero di superfici | 5 |
| Numero di casi di carico | 1 |
| Peso totale | 0,594 t |
| Dimensioni (metriche) | 2.200 x 0.300 x 1.381 m |
| Dimensioni (imperiali) | 7.22 x 0.98 x 4.53 feet |
| Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
