Dla niektórych norm dostępny jest rejestr Panel szkieletowy | Łącznik w oknie dialogowym 'Konfiguracja stanu granicznego nośności' lub 'Konfiguracja wytrzymałości'. Można tu dokonać podstawowych ustawień do projektowania elementów łączących i poszycia paneli szkieletowych.
'Parametry obliczeniowe' podzielone są na kilka podkategorii, które różnią się w zależności od normy projektowej. W poniższych rozdziałach opisano parametry tych norm:

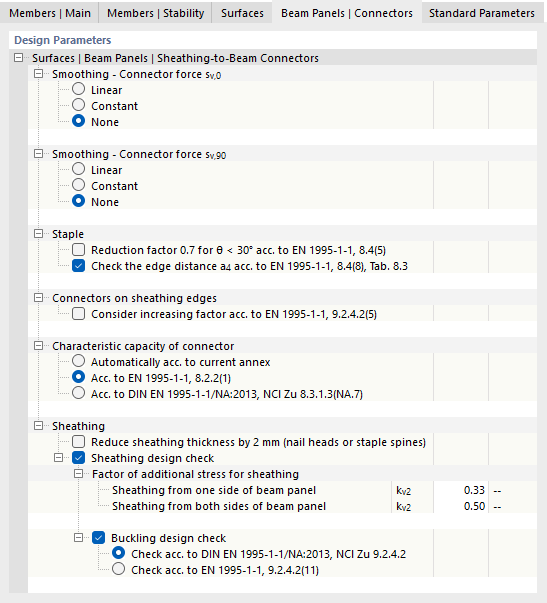

EN 1995
Powierzchnie | Panel szkieletowy | Poszycie-żebro-łącznik
Domyślnie nie następuje wygładzanie sił w łącznikach, tak że każdy element łączący jest weryfikowany z przypadającą na niego siłą. Jeżeli przepływ ścinający ma być "rozmyty" na długości przegubów liniowych, należy wybrać liniowy lub stały przebieg sił.
Pozostałe podkategorie oferują możliwości ustawień parametrów istotnych dla projektowania łączników. Odpowiednie rozdziały normy są podane w każdym przypadku.
Można zmniejszyć grubość poszycia o 2 mm, jeśli występuje osłabienie spowodowane głębokością wnikania łbów gwoździ lub grzbietów zszywek. Opcja ta jest opisana w niemieckim załączniku NCI do 8.3.1.1 (NA.14) odpowiednio NCI do 8.4 (NA.11). Ponadto dodatkowe naprężenia przy warunku projektowym poszycia można uwzględnić w uproszczeniu za pomocą współczynników kv2 dla poszycia jedno- lub dwustronnego, na przykład dla styków płyt.

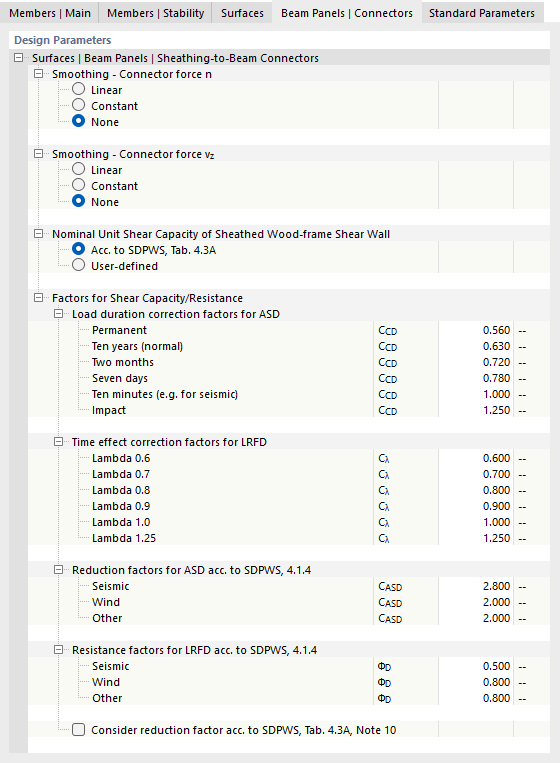

NDS
Powierzchnie | Panel szkieletowy | Poszycie-żebro-łącznik
Domyślnie nie następuje wygładzanie sił w łącznikach, tak że każdy element łączący jest weryfikowany z przypadającą na niego siłą. Jeżeli przepływ ścinający ma być "rozmyty" na długości przegubów liniowych, należy wybrać liniowy lub stały przebieg sił.
Pozostałe podkategorie oferują możliwości ustawień współczynników nośności na ścinanie dla ASD i LRFD. Można tam określić na przykład współczynniki korekcyjne dla czasu trwania obciążenia i efektów czasowych oraz współczynniki redukcji dla trzęsienia ziemi lub wiatru oraz dalsze współczynniki nośności.

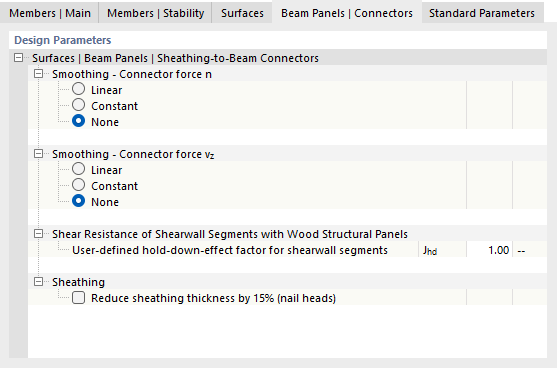

CSA
Powierzchnie | Panel szkieletowy | Poszycie-żebro-łącznik
Domyślnie nie następuje wygładzanie sił w łącznikach, tak że każdy element łączący jest weryfikowany z przypadającą na niego siłą. Jeżeli przepływ ścinający ma być "rozmyty" na długości przegubów liniowych, należy wybrać liniowy lub stały przebieg sił.
Jeżeli segmenty ścian z elementami mocującymi nie wytrzymują wszystkich sił odrywających pomnożonych przez współczynnik bezpieczeństwa wynikających z przewrócenia, współczynnik działania mocowania dolnego Jhd zgodnie z [1] rozdział 11.5.5.3 należy zmniejszyć.
Opcjonalnie grubość poszycia można zmniejszyć o 15% zgodnie z [1] rozdział 11.3.2.3, aby uwzględnić maksymalną głębokość wnikania łbów gwoździ. Zmniejszona grubość poszycia oraz głębokość wnikania gwoździ są podawane po obliczeniu w szczegółach warunku projektowego.
