U některých norem je k dispozici registr Nosníkové panely | Spojovací prostředky dialogu 'Konfigurace mezního stavu únosnosti'. Zde provedete základní nastavení pro posouzení spojovacích prostředků a oplášťování nosníkových panelů.
'Parametry posouzení' jsou rozděleny do několika podkategorií, které se liší podle návrhové normy. V následujících kapitolách jsou popsány parametry těchto norem:

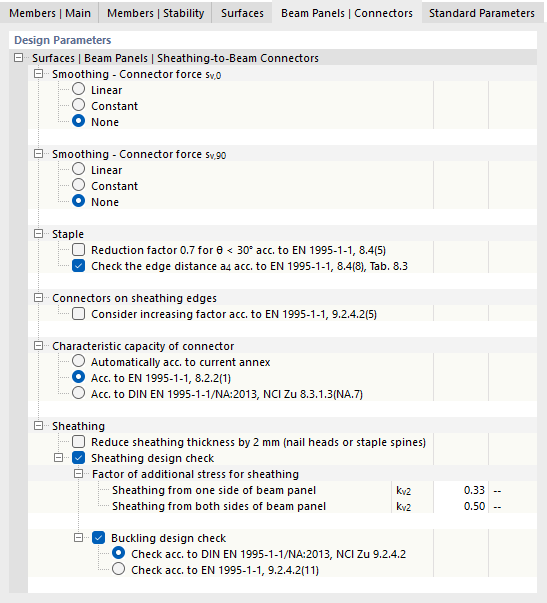

EN 1995
Plochy | Nosníkové panely | Oplášťování-žebro-spojovací prostředky
Ve výchozím nastavení nedochází k vyhlazení sil spojovacích prostředků, takže každý spojovací prostředek je posouzen s příslušnou podílovou silou. Má-li být smykový tok po délce liniových kloubů „rozprostřen“, zvolte lineární nebo konstantní postup sil.
Další podkategorie nabízejí možnosti nastavení parametrů relevantních pro posouzení spojovacích prostředků. Odpovídající kapitoly normy jsou vždy uvedeny.
Tloušťku oplášťování můžete snížit o 2 mm, pokud dochází k oslabení vniknutím hlavic hřebíků nebo hřbetů spon. Tato možnost je popsána v německé příloze NCI k 8.3.1.1 (NA.14) resp. NCI k 8.4 (NA.11). Dále můžete dodatečná napětí při posouzení oplášťování zjednodušeně zohlednit pomocí faktorů kv2 pro jednostranné nebo oboustranné oplášťování, například pro spáry desek.

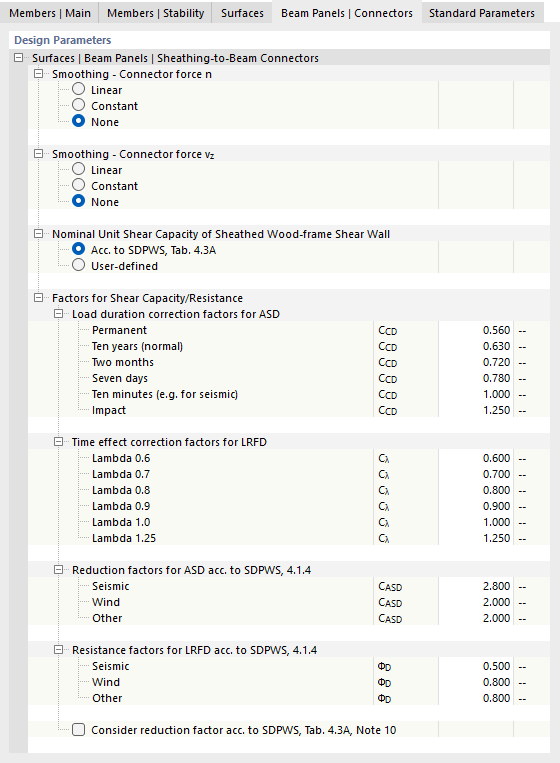

NDS
Plochy | Nosníkové panely | Oplášťování-žebro-spojovací prostředky
Ve výchozím nastavení nedochází k vyhlazení sil spojovacích prostředků, takže každý spojovací prostředek je posouzen s příslušnou podílovou silou. Má-li být smykový tok po délce liniových kloubů „rozprostřen“, zvolte lineární nebo konstantní postup sil.
Další podkategorie nabízejí možnosti nastavení faktorů únosnosti ve smyku/smykové únosnosti pro ASD a LRFD. Zde můžete například nastavit opravné součinitele pro dobu působení zatížení a časové efekty jakož i redukční faktory pro zemětřesení nebo vítr a další součinitele odolnosti.

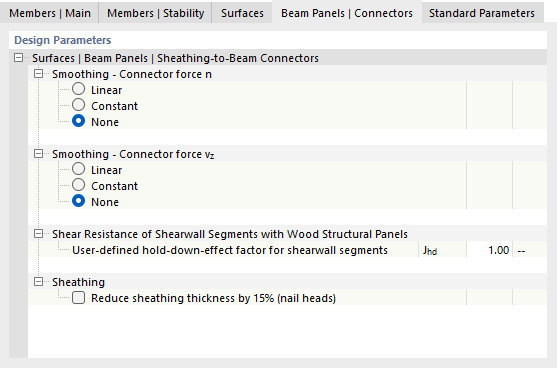

CSA
Plochy | Nosníkové panely | Oplášťování-žebro-spojovací prostředky
Ve výchozím nastavení nedochází k vyhlazení sil spojovacích prostředků, takže každý spojovací prostředek je posouzen s příslušnou podílovou silou. Má-li být smykový tok po délce liniových kloubů „rozprostřen“, zvolte lineární nebo konstantní postup sil.
Neodolávají-li úseky stěn se spojovacími prvky všem násobícím bezpečnostním faktorům zvedajícím silám vznikajícím v důsledku převržení, je třeba snížit faktor upevnění Jhd podle [1] kapitoly 11.5.5.3.
Volitelně lze tloušťku oplášťování podle [1] kapitoly 11.3.2.3 snížit o 15 %, aby bylo zohledněno maximální vniknutí hlavic hřebíků. Snížená tloušťka oplášťování a vniknutí hřebíků jsou po výpočtu uvedeny v detailech posudku.
