Dla niektórych norm dostępne jest okienko Powierzchnia w oknie dialogowym 'Konfiguracja stanu granicznego nośności' lub 'Konfiguracja wytrzymałości'. Tutaj dokonuje się podstawowych ustawień projektowania elementów z drewna litego, drewna klejonego warstwowo lub drewna klejonego krzyżowo.
'Parametry obliczeniowe' są podzielone na kilka kategorii, które różnią się w zależności od normy projektowej. W poniższych rozdziałach opisano parametry tych norm:

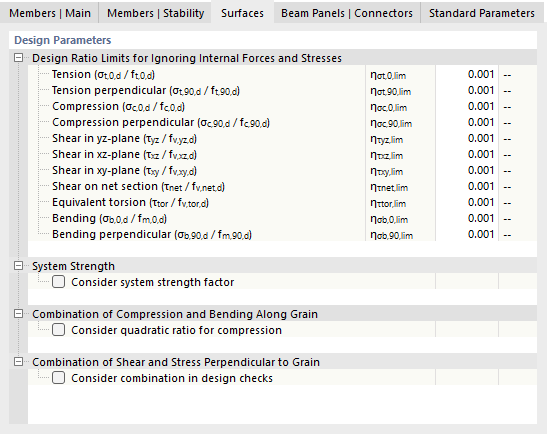

EN 1995
Wartości graniczne wykorzystania do ignorowania sił wewnętrznych i naprężeń
Ta kategoria zarządza wartościami granicznymi zdefiniowanymi przez użytkownika, które dotyczą bardzo małych naprężeń: jeśli stosunek η istniejącego naprężenia do wartości obliczeniowej wytrzymałości jest mniejszy niż wartość graniczna, naprężenie nie jest uwzględniane przy obliczeniu. Podstawy tej opcji są szczegółowo opisane w rozdziale Pręty | Podstawowe.
Wytrzymałość układu
Jeżeli system ciągłego rozkładu obciążenia jest w stanie przenosić obciążenia z jednej powierzchni na sąsiednie przy podobnych elementach konstrukcyjnych o takich samych odstępach (na przykład jednakowe belki stropowe obok siebie), wytrzymałość elementów konstrukcyjnych można zgodnie z [1] 6.6 zwiększyć o współczynnik ksys. W takim przypadku zaznacz pole wyboru.
Kombinacja druku i zginania w kierunku włókien
Jeżeli nie przeprowadza się analizy stateczności, to zgodnie z [1] 6.2.4(1) przy kombinowanych oddziaływaniach zginania i druku udział druku można uwzględnić w sposób kwadratowy. Opcja ta może być włączona dla drewna litego, ale nie dla drewna klejonego krzyżowo.
Kombinacja ścinania i naprężenia prostopadłego do kierunku włókien
Jeżeli przy obliczeniach ma być uwzględniona interakcja ścinania w płaszczyźnie xy oraz rozciągania lub druku prostopadłego do kierunku włókien, zaznacz pole wyboru.

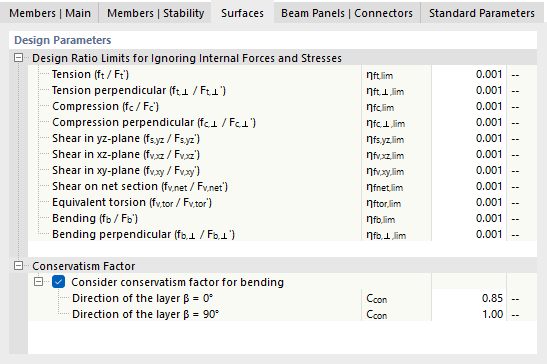

NDS
Wartości graniczne wykorzystania do ignorowania sił wewnętrznych i naprężeń
Ta kategoria zarządza wartościami granicznymi zdefiniowanymi przez użytkownika, które dotyczą bardzo małych naprężeń: jeśli stosunek η istniejącego naprężenia do wartości obliczeniowej wytrzymałości jest mniejszy niż wartość graniczna, naprężenie nie jest uwzględniane przy obliczeniu. Podstawy tej opcji są szczegółowo opisane w rozdziale Pręty | Podstawowe.
Współczynnik konserwatyzmu
Przy projektowaniu paneli z drewna klejonego krzyżowo obliczone nośności na zginanie w kierunku silnej wytrzymałości (β = 0°) powinny być zgodnie z ANSI/APA PRG 320 ze względów konserwatywnych mnożone przez współczynnik 0.85. Ten współczynnik dla zginania poza płaszczyzną jest nazywany w programie 'Współczynnik konserwatyzmu' Ccon i jest domyślnie aktywowany. Możesz sprawdzić współczynniki dla kierunków warstw i w razie potrzeby je dostosować.

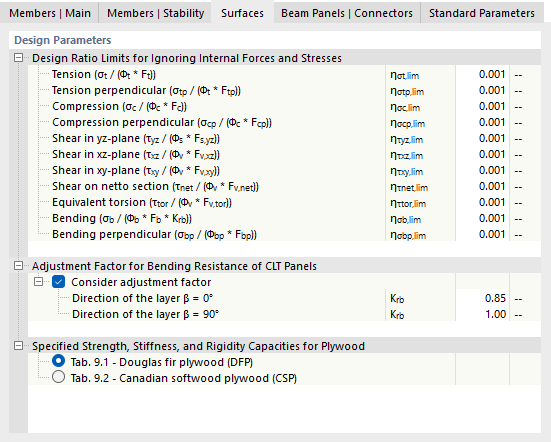

CSA
Wartości graniczne wykorzystania do ignorowania sił wewnętrznych i naprężeń
Ta kategoria zarządza wartościami granicznymi zdefiniowanymi przez użytkownika, które dotyczą bardzo małych sił wewnętrznych: jeśli stosunek η istniejącego naprężenia do wartości obliczeniowej nośności przekroju jest mniejszy niż wartość graniczna, naprężenie nie jest uwzględniane przy obliczeniu. Podstawy tej opcji są szczegółowo opisane w rozdziale Pręty | Podstawowe.
Współczynnik adaptacji nośności na zginanie paneli z drewna klejonego krzyżowo
Przy projektowaniu paneli z drewna klejonego krzyżowo obliczone nośności na zginanie w kierunku silnej wytrzymałości (β = 0°) powinny być zgodnie z [3] sekcja 8.1.4.3.1 ze względów konserwatywnych mnożone przez współczynnik 0.85. Ten współczynnik adaptacji dla zginania poza płaszczyzną jest domyślnie aktywowany. Możesz sprawdzić współczynniki Krb dla kierunków warstw i w razie potrzeby je dostosować.
Podane nośności wytrzymałościowe i sztywnościowe dla sklejki
Dla powierzchni ze sklejki obowiązują w zależności od materiału różne nośności wytrzymałościowe. Wybierz z listy odpowiednią opcję:
