Wyzwanie

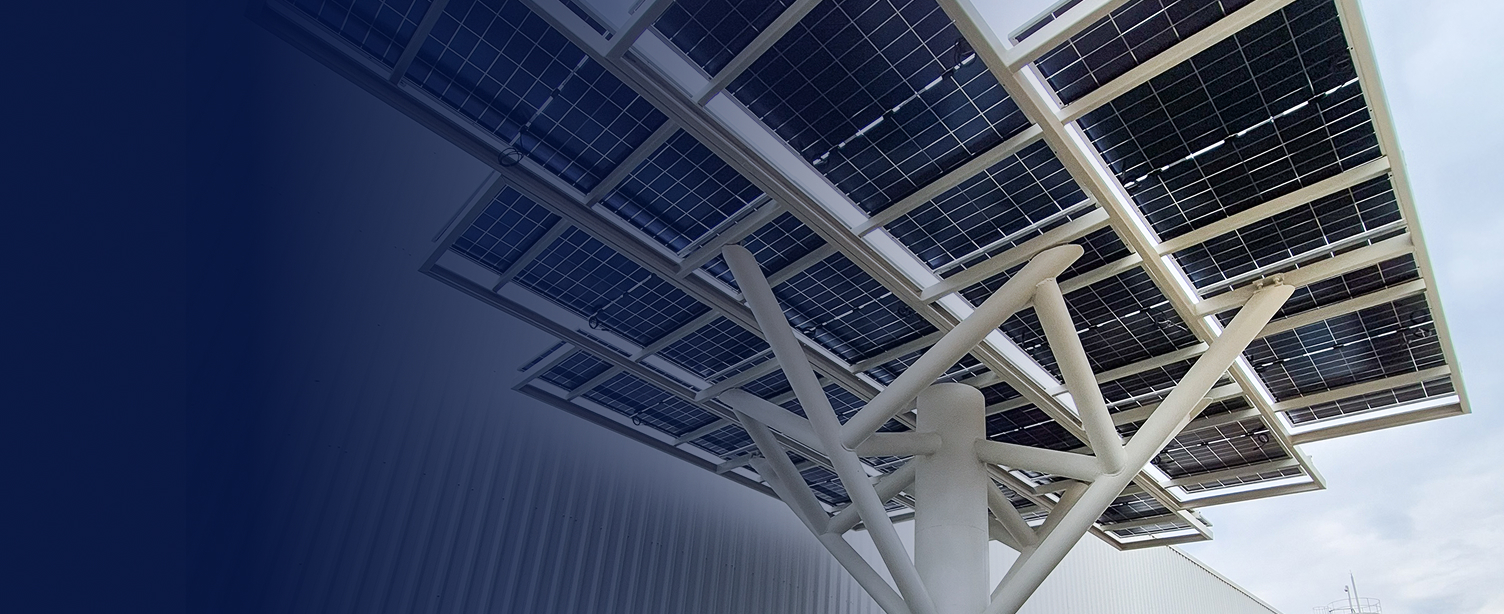

MSE Engenharia, firma z branży inżynierii przemysłowej z siedzibą w Paranái, musiała zaprojektować stalową konstrukcję w kształcie drzewa w Londrinie, która miała podtrzymywać panele fotowoltaiczne — łącząc integralność konstrukcyjną z estetycznym zamysłem przy obciążeniach wiatrem. Zespół regularnie zajmuje się również wielkoskalowymi konstrukcjami przemysłowymi obejmującymi kombinacje stali i betonu, analizę drugiego rzędu oraz weryfikację węzłów przy napiętych terminach.
Wcześniej ich oprogramowanie nie posiadało interfejsu do Revit, co zmuszało inżynierów do ręcznego wprowadzania danych między etapem projektowania a analizą. Utrata danych przekrojów, niezgodność wersji i dublowanie pracy stale pochłaniały czas projektu.
Rozwiązanie

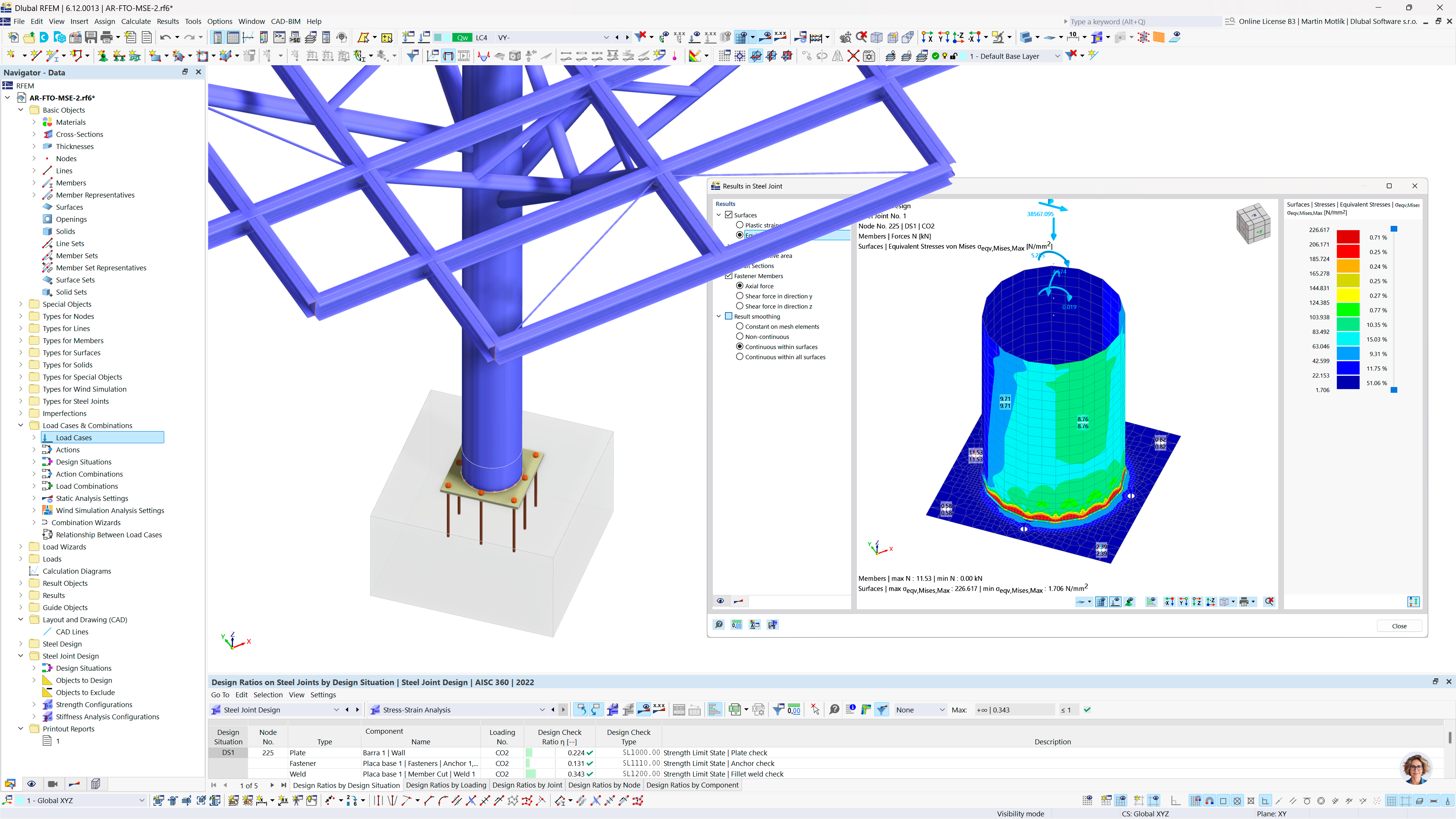

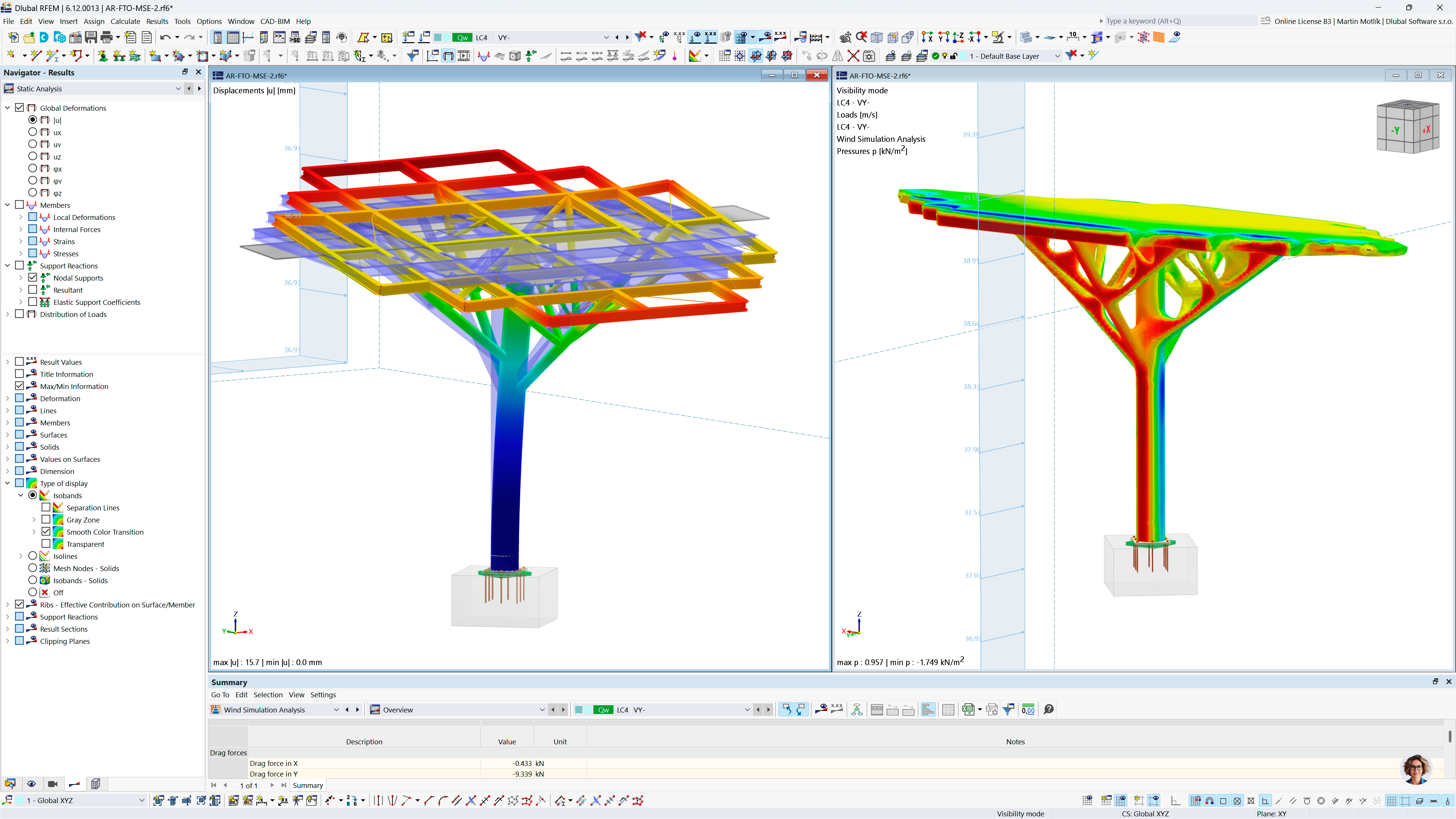

Victor Luis de Oliveira i Carlos Eduardo Amaral Nicacio wdrożyli RFEM 6, integrując je bezpośrednio z Revit jako podstawę swojego przepływu pracy BIM. Modelowanie koncepcyjne odbywa się w Revit, następnie model jest importowany do RFEM do analizy, a potem eksportowany z powrotem do Revit w celu utworzenia dokumentacji. Rozszerzenie Projektowanie konstrukcji stalowych obsługuje projektowanie połączeń w tym samym modelu — w tym podstawę słupa konstrukcji fotowoltaicznej i pełną analizę obciążenia wiatrem — eliminując utratę danych i konieczność poprawek z ich wcześniejszego podejścia.
Korzyści
- Płynna dwukierunkowa wymiana BIM: Interfejs Revit–RFEM dokładnie przenosi przekroje i geometrię w obu kierunkach, eliminując konieczność ponownego wprowadzania danych i konflikty wersji.
- Kompletne środowisko projektowe: Weryfikacja połączeń stalowych odbywa się w tym samym modelu, eliminując ryzyko użycia nieaktualnych danych do obliczeń połączeń.
- Pewność w analizie drugiego rzędu: Obsługa efektu P-Delta i imperfekcji w RFEM zapewnia wiarygodne wyniki dla geometrycznie złożonych budynków przemysłowych.
- Nowe możliwości projektowe: Zespół rozszerza działalność o projektowanie konstrukcji aluminiowych i stalowych płyt, a w dalszej kolejności planowane są konstrukcje drewniane.
- Sprawne wsparcie: Zespół Dlubal w Argentynie zapewnia szybką, fachową pomoc zawsze, gdy jest potrzebna.
