MSE Engenharia: návrh konstrukce s využitím programu RFEM a integrací BIM

Výzva

MSE Engenharia, projekční kancelář pro průmyslové konstrukce se sídlem v Paraně, zamýšlela navrhnout ocelovou konstrukci ve tvaru stromu v Londrině, která měla nést fotovoltaické panely — přitom bylo potřeba skloubit odolnost konstrukce při působení zatížení větrem s estetickými požadavky. Tým dále často navrhuje rozsáhlé průmyslové konstrukce, u nichž je potřeba v napjatých termínech provést posouzení ocelových i betonových konstrukcí, analýzu druhého řádu i posouzení spojů.

Dříve jejich software postrádal rozhraní na Revit, což nutilo inženýry ručně znovu zadávat data mezi fází návrhu a fází analýzy. Ztráta údajů o průřezech, nesoulady ve verzích a duplicitní práce neustále ukrajovaly z času, který byl projektu vymezen.

Řešení

Victor Luis de Oliveira a Carlos Eduardo Amaral Nicacio nasadili program RFEM 6 a přímo ho integrovali s Revitem jako jádro svého projektování s využitím BIM. Koncept se modeluje v Revitu, následně se model importuje do programu RFEM pro analýzu a konečně se exportuje zpět do Revitu pro dokumentaci. Addon Ocelové přípoje zajišťuje posouzení přípojů ve stejném modelu — včetně patky sloupu solárního stromu a kompletní analýzy zatížení větrem — čímž se eliminují ztráty dat a opakované práce, k nimž docházelo při jejich předchozím způsobu práce.

Výhody

Hladká BIM obousměrná výměna: Rozhraní Revit–RFEM přenáší průřezy a geometrii přesně v obou směrech, a odpadá tak dvojí zadávání vstupů a eliminují se konflikty verzí.

Prostředí pro návrh vše v jednom: Posouzení ocelových spojů probíhá ve stejném modelu, čímž se snižuje riziko použití zastaralých dat při výpočtech spojů.

Spolehlivost při výpočtu druhého řádu: Zohlednění účinků P-Delta a imperfekcí v programu RFEM přináší spolehlivé výsledky u geometricky složitých průmyslových objektů.

Nové možnosti posouzení: Tým rozšiřuje své zaměření o návrh hliníkových a ocelových deskových konstrukcí a následně plánuje zařadit i dřevěné konstrukce.

Pohotová zákaznická podpora: Tým Dlubal v Argentině poskytuje rychlou a odbornou asistenci vždy, když je potřeba.

Projekční kancelář MSE Engenharia, založená v roce 1979, se zabývá průmyslovými konstrukcemi, sídlí v Paraně v Brazílii a mezi její klienty patří společnosti jako Klabin, Nestlé, Novo Nordisk, Heineken a GM.

Společnost MSE Engenharia

Typ podnikání Návrh a konstrukce

Průmysl Betonové konstrukce Ocelové konstrukce Solární konstrukce a montážní systémy

Tématická oblast Statické konstrukce Ocelové spoje Informační model budovy (BIM)

RFEM 6 jako centrální bod v procesu BIM

Rozhodujícím krokem pro MSE Engenharia bylo soustředit průběh prací do jediného interoperabilního prostředí. Dříve se výměna dat mezi nástroji prováděla ručně, a byla proto náchylná k chybám — ztrácely se průřezy, změny se musely provádět dvojmo a hrozilo, že se starší modely použijí při konečných výpočtech.

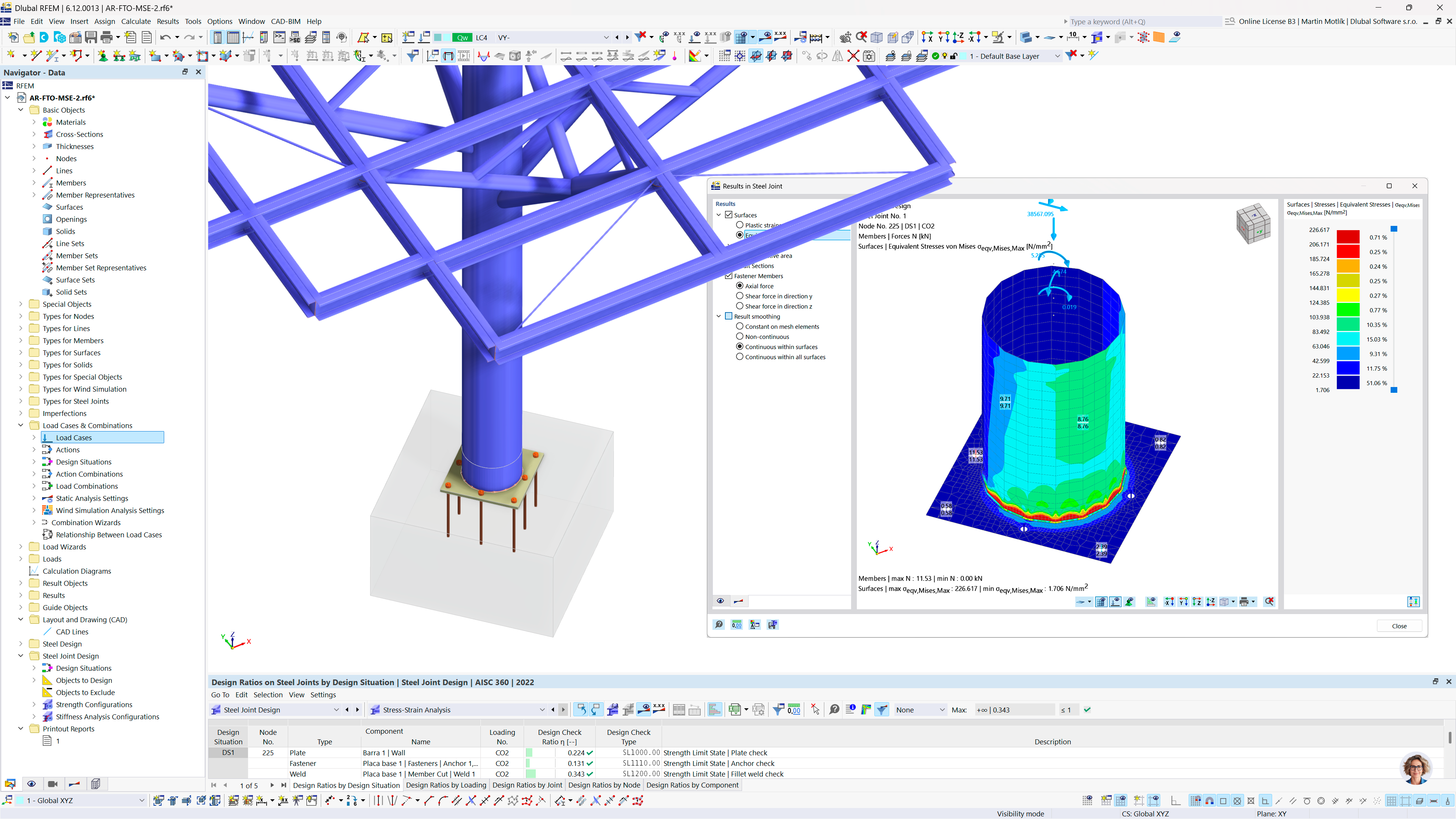

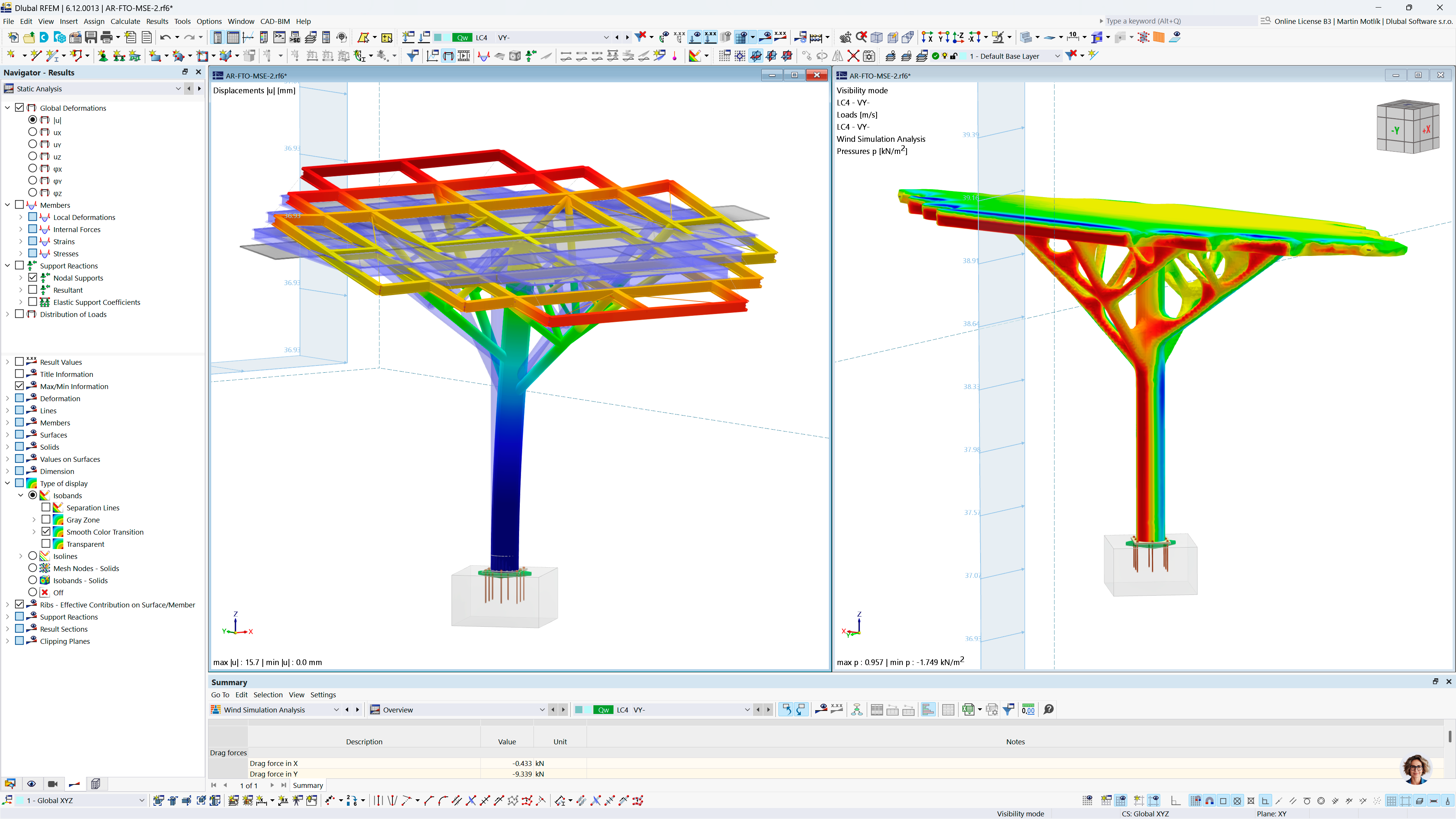

Statický model konstrukce stromovitého fotovoltaického systému v Brazílii, analyzovaný společností MSE Engenharia.

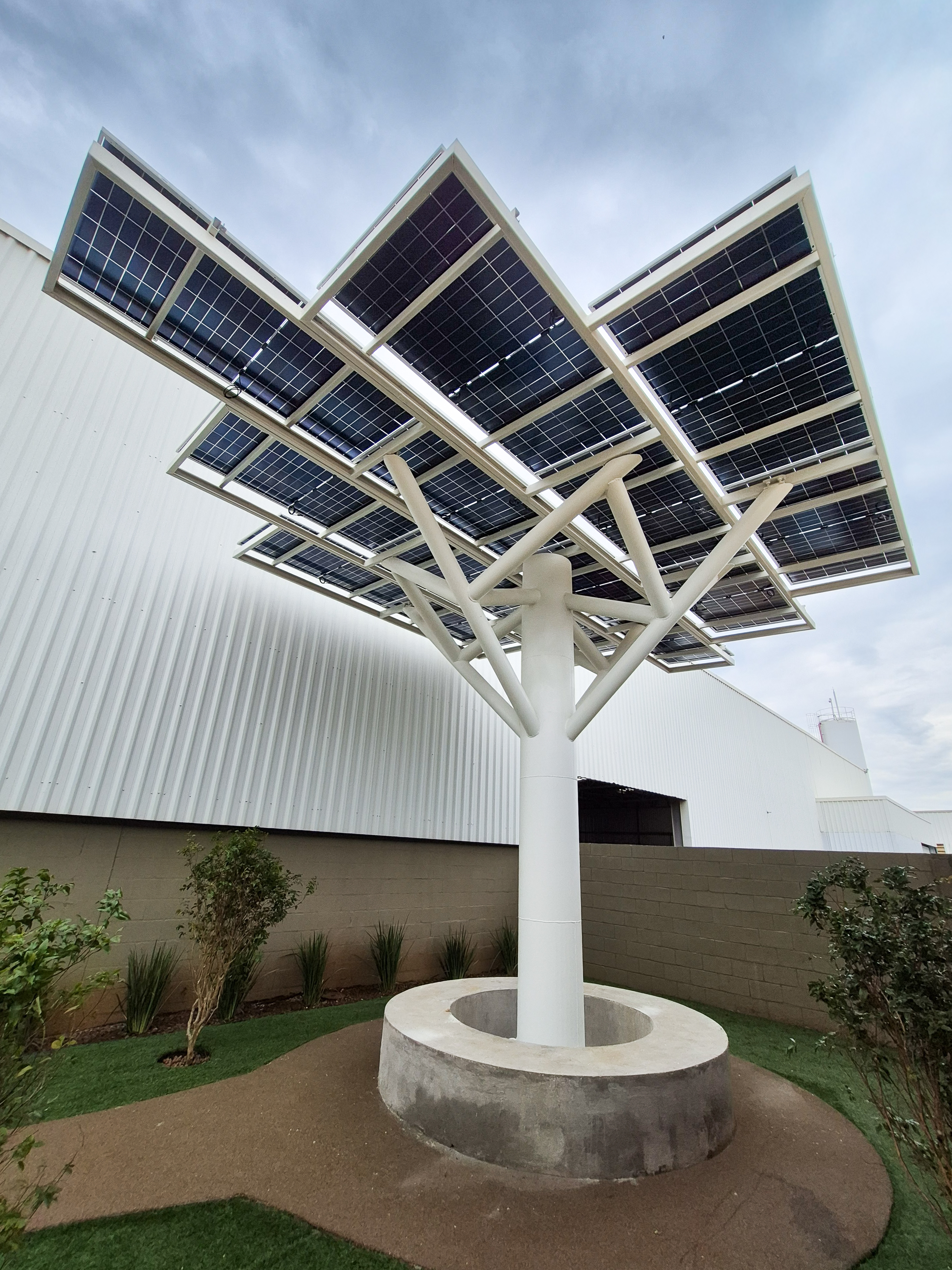

Stabilní ocelová konstrukce pro instalaci fotovoltaických systémů ve tvaru stromu

RFEM 6 tento problém vyřešil přímým obousměrným rozhraním s aplikací Revit. Tým modeluje v Revitu, výpočet probíhá v programu RFEM a pro dokumentaci se opět vrací do Revitu — všechny zadané průřezy a geometrické údaje zůstávají přitom po celou dobu zachovány. To platí jak pro ocelové, tak betonové konstrukce z celého jejich projektového portofolia.

Ocelové přípoje: jeden model, žádná ztráta dat

Dříve byl export údajů o spojích do samostatného nástroje pro posouzení přípojů příliš zdlouhavý a vedl ke ztrátě dat. Jakákoli změna v modelu se musela ručně zadat také v programu pro přípoje — což s sebou neslo při každém kroku riziko.

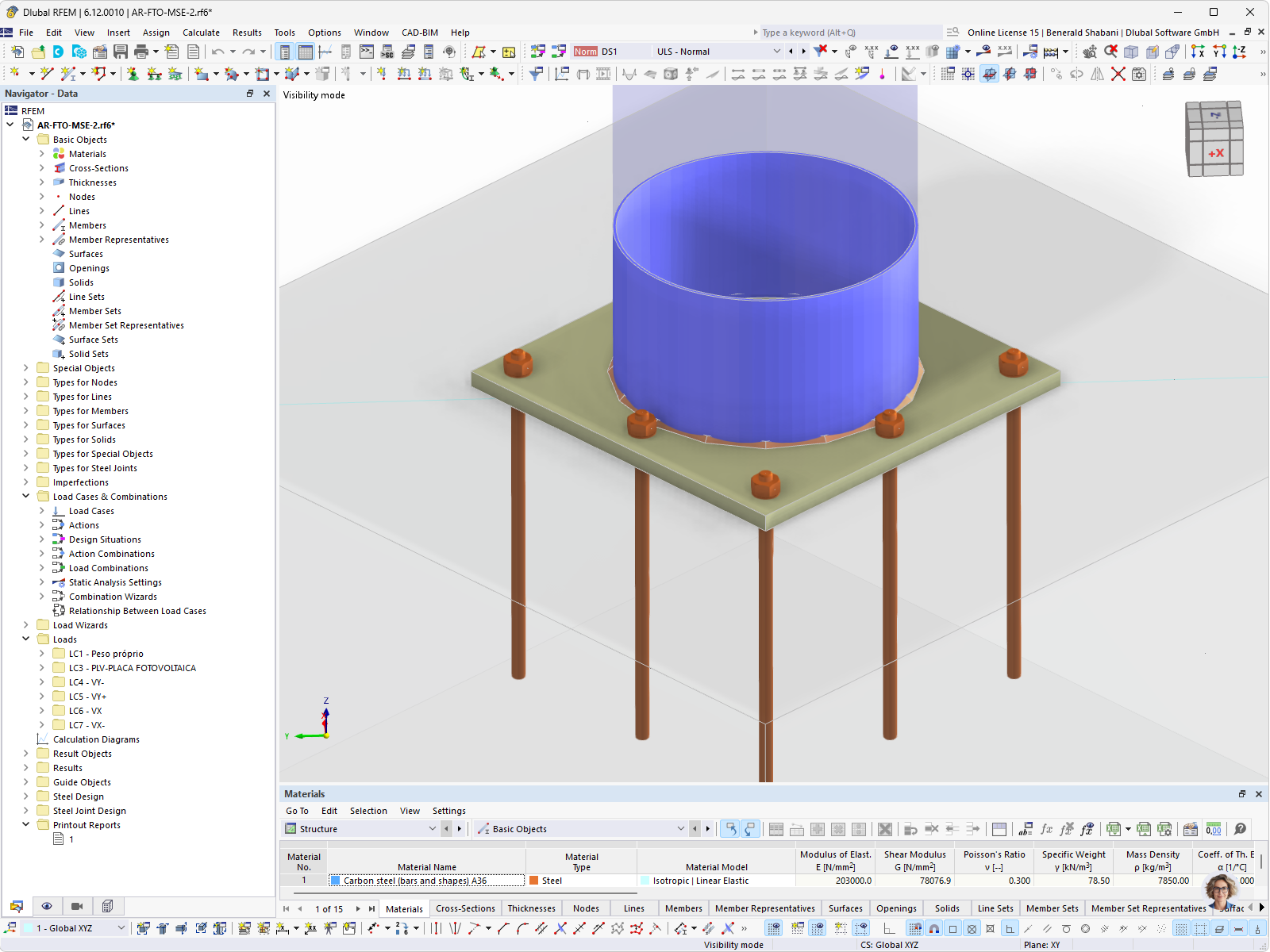

Detailní pohled na spoj patky sloupu s konstrukčními komponentami v analytickém softwaru

Addon Ocelové přípoje programu RFEM 6 tento problém zcela odstranil. Vnitřní síly se přenášejí přímo do výpočtů na úrovni přípojů ve stejném pracovním prostředí. U solárního stromu v Londrině zde byla kromě provedení analýzy zatížení větrem navržena a posouzena také patka sloupu.

Přímé rozhraní na Revit nám ušetří při každém projektu spoustu času – modely se přenášejí, aniž by bylo nutné mezi fázemi návrhu a analýzy potřeba znovu ručně zadávat data.

Vše můžeme vyřídit v jediném programu. Můžeme tak výrazně snížit riziko, že by se při výpočtech použily chybné nebo neaktualizované modely.

Victor Luis de Oliveira MSE Engenharia

Průmyslové konstrukce: Analýza druhého řádu a další kroky

MSE Engenharia pravidelně navrhuje továrny, sklady a zpracovatelská zařízení s použitím betonu i oceli. U nedávno realizované vysoké průmyslové budovy složitého tvaru se při analýze druhého řádu v programu RFEM efektivně zohlednily imperfekce a provedla posouzení stability — s výsledky, s nimiž byl tým podle svého vyjádření velmi spokojen.

Do budoucna tým plánuje používat RFEM také na dřevěné konstrukce a již nyní zapojil do své praxe také funkci návrhu hliníkových konstrukcí a ocelových plechů. Tým zákaznické podpory Dlubal v Argentině byl po celou dobu spolehlivým pomocníkem.
